Wie installiere und richte ich den eero Outdoor 7 ein?
In diesem Artikel finden Sie Anweisungen zur Installation des eero Outdoor 7. Die Installationsanweisungen sind unten aufgeführt und nach dem verwendeten Baumaterial unterteilt. Sie können sich auch unsere Installationsvideos ansehen.
Bevor Sie beginnen
Sie benötigen einige zusätzliche Werkzeuge und Geräte, um den eero Outdoor 7 zu installieren. Die spezifischen Werkzeuge können je nach Baumaterial variieren, mit dem Sie arbeiten. Für alle Installationen ist jedoch ein Android- oder iPhone-Gerät mit installierter eero App Version 6.49 oder höher erforderlich.
Zusätzlich zu einem Android- oder iPhone-Gerät benötigen Sie für die Installation folgende Werkzeuge:
Kreuzschlitzschraubendreher
Bleistift oder Marker
Leiter oder Tritthocker
Bohrmaschine und Bohrer* (6,35 mm mit Dübel oder 3,57 mm ohne Dübel)
*Eine Bohrmaschine ist für die Installation an Vinylverkleidungen nicht erforderlich.
Mitgeliefertes Zubehör
Überprüfen Sie das mit dem eero Outdoor 7 mitgelieferte Zubehör in der nachstehenden Tabelle. Bestimmtes Zubehör ist für die Montage auf bestimmten Oberflächen vorgesehen, und nicht das gesamte Zubehör wird zwangsläufig bei der Installation verwendet.
Zwei Nivellierschrauben
Verwendung für Baumaterial
Holz oder Faserzement
Vinylverkleidung
Two stainless steel screws, #8 (15 x 30 mm)
Zwei Nivellierschrauben
Holz oder Faserzement
Stuck
Zwei Vinylverkleidungsclips mit Schrauben
Zwei Nivellierschrauben
Vinylverkleidung
Zwei Trockenbaudübel (30 mm)
Zwei Nivellierschrauben
Stuck
Untersuchung der eero Outdoor 7 Hardware

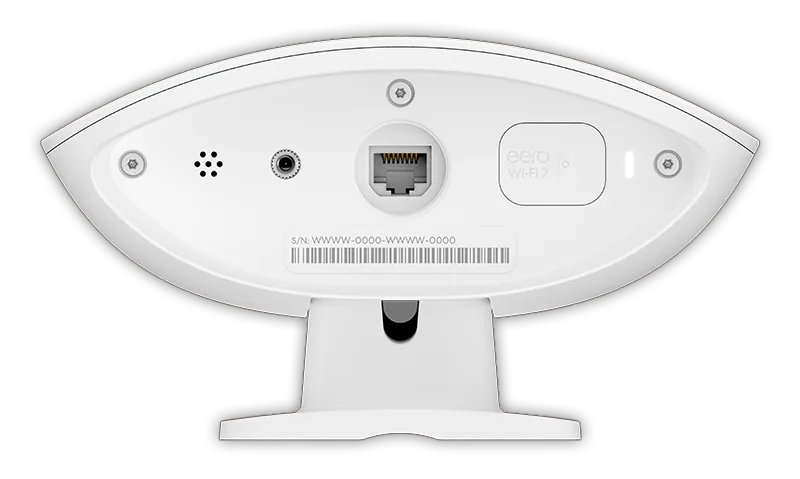

Alle wichtigen I/O-Anschlüsse (Eingang/Ausgang) und Funktionen des eero Outdoor 7 befinden sich an der Unterseite des Geräts. Die Namen und Hauptfunktionen der einzelnen I/O-Anschlüsse am eero Outdoor 7 sind nachfolgend von links nach rechts aufgeführt:
Wasserdichte Entlüftung: Ermöglicht dem eero die Ableitung überschüssiger Wärme, ohne das Gerät Staub, Schmutz, Wasser oder anderen Verunreinigungen auszusetzen.
Erdungsanschluss: Ermöglicht die Befestigung eines #8-Kupferleiters am Gerät, um die Auswirkungen eines blitzbedingten Stromstoßes zu mindern.
2,5 GbE PoE+ Anschluss: Bietet Netzwerkverbindung und Stromversorgung bei kabelgebundener Konfiguration oder nur Stromversorgung bei drahtloser Konfiguration.
Reset-Taste: Ermöglicht bei Bedarf einen manuellen Soft- und Hard-Reset der eero Hardware zur Fehlerbehebung.
Status-LED: Liefert aktuelle Informationen zum aktuellen Status des eero Geräts. Siehe: Was bedeuten die Farben der LED-Leuchte an meinem eero?
Beginn der App-Einrichtung
Sie können den Einrichtungsprozess für den eero Outdoor 7 starten, indem Sie auf das
blaue Plus-Symbol in der oberen rechten Ecke des Bildschirms in der eero App tippen. Wählen Sie im angezeigten Menü Outdoor eero hinzufügen aus, um zu beginnen.
Wenn Sie Ihren eero drahtlos einrichten (d. h. mit dem PoE+ zu AC-Adapter):
Der Platzierungstest der eero App kann ein gutes WLAN-Signal in dem Bereich validieren, in dem Sie den eero Outdoor 7 installieren möchten, bevor Sie Löcher bohren oder montieren.
Tippen Sie auf das (blaue Plus-Symbol) in der oberen rechten Ecke des Tabs Home. Tippen Sie dann auf Outdoor eero hinzufügen, um den Einrichtungsprozess zu starten und den Platzierungstest durchzuführen.
Außenwände (Beton, Ziegel, Stuck usw.) schwächen die drahtlose Signalstärke, die zu einem Outdoor eero Gerät gelangt. Berücksichtigen Sie dies bei der Entscheidung, wo Sie es montieren möchten.
Wenn der eero während des Abdeckungstests keine Verbindung herstellt:
Versuchen Sie, das Gerät im Innenbereich zu platzieren, um zu überprüfen, ob es funktioniert. Sobald Sie dies überprüft haben, können Sie weiterhin nach einem gültigen Standort suchen.
Optimale Platzierung

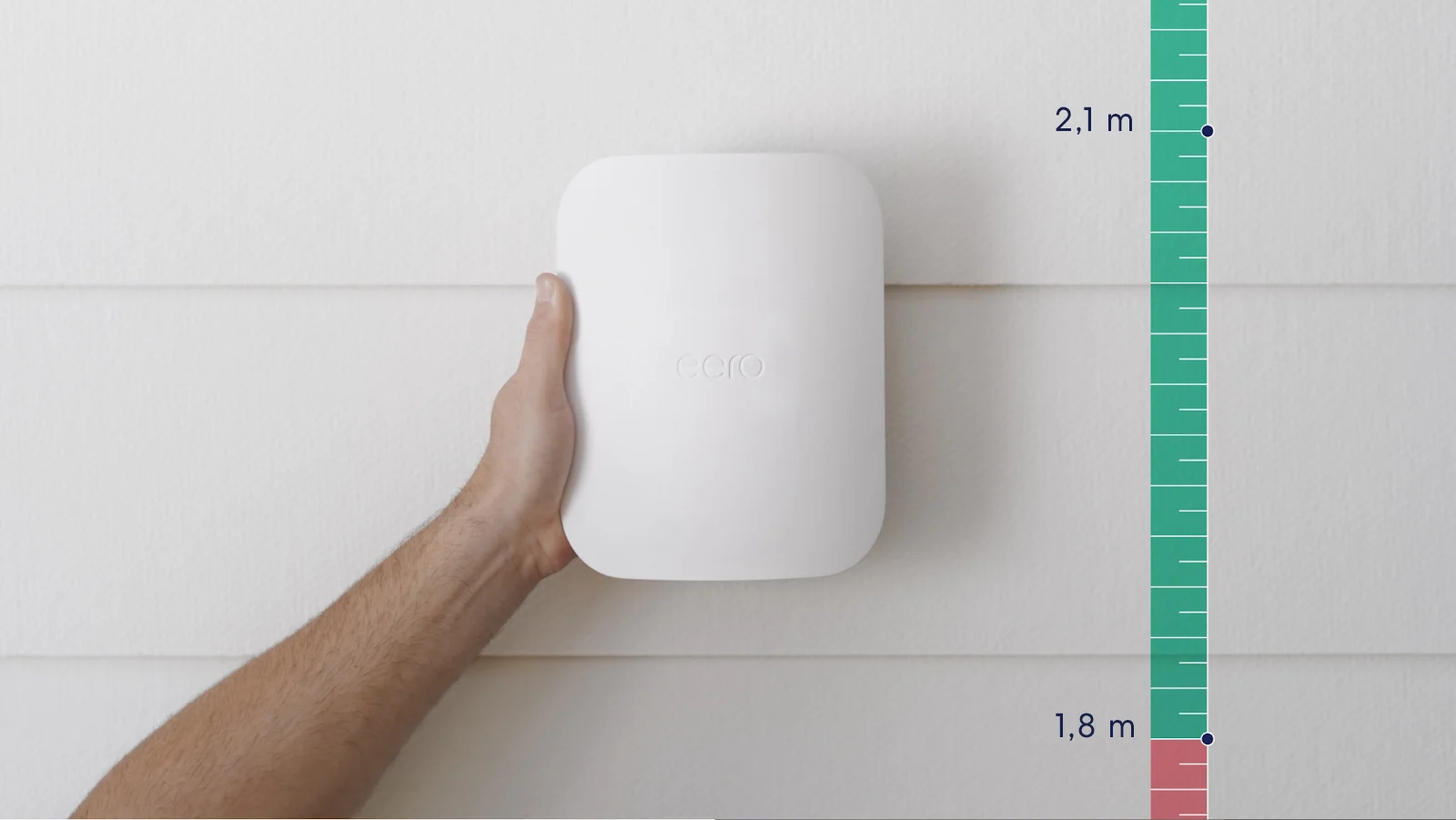

Die optimale Installationshöhe für den eero Outdoor 7 beträgt 1,8-4,6 m (6-15 Fuß) über dem Boden. Dies gewährleistet einen angemessenen Abstand, damit das WLAN-Signal die größte Reichweite erreicht.
Achten Sie bei der Montage dieses Geräts an erhöhten Standorten darauf, Vorsichtsmaßnahmen zu treffen, um sicherzustellen, dass das Gerät nicht herunterfällt und Umstehende verletzt oder Eigentum beschädigt.
Stellen Sie sicher, dass an Ihrem gewünschten Standort sowohl über als auch unter der Montageklammer für den eero Outdoor 7 mindestens 30 cm (ein Fuß) Platz vorhanden ist. Stellen Sie sicher, dass sich der eero nicht in der Nähe von Hindernissen wie großen Bäumen, Grills, Satellitenschüsseln usw. Befindet.
Wichtig: Das Gerät muss mit nach unten gerichteten Anschlüssen installiert werden, damit es ordnungsgemäß funktioniert und um Wasseransammlung und -eindringen zu verhindern. Dies ist für eine ordnungsgemäße Installation erforderlich – eine Nichtbeachtung führt zum Erlöschen der Garantie des Geräts.
Montage an Vinylverkleidung
Setzen Sie die Vinylverkleidungsclips an einer Verbindungsstelle zwischen den Verkleidungspaneelen ein, an der Sie die Montageklammer platzieren möchten.
Befestigen Sie die Klammer mit den mitgelieferten Schrauben an den Clips. Die Kombination aus Clips und Montageklammer klemmt das Verkleidungsmaterial fest.
Ziehen Sie die Clipschrauben fest, um die maximale Haltekraft zu erzielen und die Klammer an Ort und Stelle zu halten. Stellen Sie sicher, dass das eero Logo auf der Montageklammer richtig herum ist.
Verwenden Sie die Nivellierschrauben, um die Rückseite der Montageklammer vertikal auszurichten. Ziehen Sie von Hand mindestens eine halbe Umdrehung über den Punkt hinaus fest, an dem die Klammer ungefähr waagerecht ist.
Montage an Stuck, Faserzement oder Holz
Befestigung der Klammer
Bevor Sie die Montageklammer an Ihrem gewählten Standort befestigen, überprüfen Sie unbedingt auf versteckte Kabel oder Rohre.
Achten Sie darauf, diese beim Bohren von Löchern zur Installation der Montageklammer nicht zu beschädigen.
Verwenden Sie die Montageklammer, um zu markieren, wo die Schrauben platziert werden, und eine Wasserwaage, um das Gerät auszurichten (die inneren Löcher haben einen Abstand von etwa 8,3 cm). Das eero Logo auf der Montageklammer sollte richtig herum sein.
Stuck:
Bohren Sie Führungslöcher. Die Führungslöcher sollten 6,35 mm groß sein für die mitgelieferten Dübel und Schrauben
Setzen Sie die Trockenbaudübel ein
Verwenden Sie die Schrauben, um die Montageklammer an den Dübeln zu befestigen
Holz oder Faserzement:
Bohren Sie Führungslöcher
Verwenden Sie die Schrauben, um die Montageklammer an der Wand zu befestigen
Wenn das Paneel eine Neigung nach unten aufweist, können Sie die Halteschrauben leicht lösen und die Nivellierschrauben verwenden, um den Winkel anzupassen
Montage an einem Mast
Obwohl ein Riemen zur Befestigung der Klammer an einem Metall- oder Holzmast nicht im Lieferumfang enthalten ist, können Sie zu diesem Zweck einen Riemen an der Montageklammer befestigen. Wir empfehlen ein stabiles Material für den Riemen, wie z. B. eine Schlauchklemme oder einen BAND-IT™-Riemen. Die Klammer passt problemlos auf Masten mit einem Durchmesser von 5-20 cm (2-8 Zoll).
So montieren Sie die Klammer an einem Mast:
Führen Sie den Riemen durch den Schlitz auf der Rückseite der Montageklammer.
Stellen Sie sicher, dass das eero Logo auf der Montageklammer richtig herum ist, und ziehen Sie die Klemme um den Mast oder Pfosten fest.
Befestigen Sie den eero an der Klammer.
Befestigung des eero an der Klammer
Wenn der eero korrekt an der Klammer montiert wird, gleitet das Gerät mit einem hörbaren „Klick" an seinen Platz und bildet eine Druckpassung. Zum Montieren des Geräts sind keine zusätzlichen Werkzeuge oder Verfahren erforderlich, und es sollte sich leicht entfernen lassen, indem Sie das Gerät nach oben und von der Klammer schieben.
Abdichtung des Ethernet-Kabels
Das mit dem eero Outdoor 7 verbundene Ethernet-Kabel sollte abgedichtet werden, um vor übermäßigem Schmutz oder Feuchtigkeit zu schützen. Das Ethernet-Kabel muss einen runden Mantel haben und für den Außenbereich geeignet sein.
Wenn Sie den eero 30W PoE+ Netzadapter verwenden, ist die Dichtungsmutter bereits um den Adapter gewickelt. Befolgen Sie andernfalls die nachstehenden Anweisungen:
Führen Sie das Ethernet-Kabel durch die Dichtungsmutter
Ziehen Sie die Dichtung auf, um sie um das Kabel zu wickeln, und schieben Sie dann das Kabel durch den Körper des Steckverbinders
Sobald Ihr Kabel durch den Körper geführt ist, drücken Sie die Dichtung in die Zinken des Körpers
Stecken Sie das Ethernet-Kabel ein. Schrauben Sie den M22-Steckverbinder in den eero Outdoor 7. Ziehen Sie von Hand fest, bis das Kabel abgedichtet ist
Ziehen Sie die Dichtungsmutter von Hand auf den Körper des M22-Steckverbinders
Zusätzliche zu beachtende Faktoren:
Einige Ethernet-Kabel mit großen Außenformteilen passen nicht in den M22-Körper.
Verwenden Sie kein flaches Ethernet-Kabel, da der M22-Steckverbinder nicht korrekt um das Kabel abdichtet.
Alternativen zur Stromversorgung des eero Outdoor 7
Der eero Outdoor 7 ist als Power over Ethernet Gerät konzipiert. Für eine ordnungsgemäße Funktion benötigt der Outdoor 7 eine PoE+ (802.3at) Verbindung oder besser. Wenn Sie den PoE+ wetterfesten Netzadapter nicht kaufen möchten, können Sie den Outdoor 7 mit dem eero PoE Gateway oder einem PoE+-fähigen Injektor/Switch mit Strom versorgen. Bitte stellen Sie sicher, dass alle verwendeten Geräte mindestens PoE+-fähig sind. Standard-PoE bietet kein ausreichend großes Leistungsbudget, um den Outdoor 7 ordnungsgemäß mit Strom zu versorgen. Siehe: Was ist PoE?
Erdung des eero Outdoor 7 (falls erforderlich)
Falls gewünscht oder durch lokale Elektrovorschriften vorgeschrieben, verfügt der eero Outdoor 7 über Vorkehrungen zur Erdung, um blitzbedingte Stromstoßereignisse zu bewältigen. In Umgebungen mit häufigen elektrischen Überspannungen wird die Erdung des eero Outdoor 7 empfohlen. Erdungskabel ist nicht im Lieferumfang enthalten.
Sowohl der eero Outdoor 7 als auch der 30W Outdoor PoE+ Netzadapter verfügen über einen M4-Einsatz, der es ermöglicht, ein #8-Erdungskabel am Gerät zu befestigen und direkt zur Erde zu führen.
Verbinden Sie ein Erdungskabel sowohl mit dem eero Outdoor 7 als auch mit dem PoE+ Netzadapter.
ODER
Verbinden Sie ein Erdungskabel mit dem eero Outdoor 7 und mit einer anderen Erdungsquelle (Erdungsplatte, Erdungsstab usw.).
Wenn Sie unsicher sind, wie Sie das Gerät ordnungsgemäß erden, oder sich mit der Verkabelung unwohl fühlen, konsultieren Sie unbedingt einen Elektriker, bevor Sie fortfahren.
