Comment installer et configurer l'eero Outdoor 7 ?
Dans cet article, vous trouverez des instructions sur la façon d'installer l'eero Outdoor 7. Les instructions d'installation sont listées ci-dessous et sont divisées en sections en fonction du matériau de construction utilisé. Vous pouvez également consulter nos vidéos d'installation.
Avant de commencer
Vous aurez besoin de quelques outils et équipements supplémentaires pour installer l'eero Outdoor 7. Les outils spécifiques nécessaires peuvent varier en fonction du matériau de construction avec lequel vous travaillez, cependant, toutes les installations nécessitent un téléphone Android ou iPhone avec l'application eero version 6.49 ou supérieure installée.
En plus d'un téléphone Android ou iPhone, l'installation nécessitera les outils suivants :
Tournevis cruciforme
Crayon ou marqueur
Échelle ou escabeau
Perceuse électrique et foret* (6,35 mm avec ancrage ou 3,57 mm sans ancrage)
*La perceuse électrique n'est pas requise pour l'installation sur bardage en vinyle.
Accessoires inclus
Examinez les accessoires inclus avec l'eero Outdoor 7 dans le tableau ci-dessous. Certains accessoires sont conçus pour le montage sur des surfaces spécifiques, et tous les accessoires ne seront pas nécessairement utilisés lors de l'installation.
Deux vis de mise à niveau
Cas d’utilisation du matériau de construction
Bois ou ciment-fibres
Bardage en vinyle
Deux vis en acier inoxydable, n° 8 (15 x 30 mm)
Cas d’utilisation du matériau de construction
Bois ou ciment-fibres
Stuc
Deux clips de bardage en vinyle avec vis
Cas d’utilisation du matériau de construction
Bardage en vinyle
Deux chevilles pour cloison sèche (30 mm)
Cas d’utilisation du matériau de construction
Stuc
Examen du matériel eero Outdoor 7

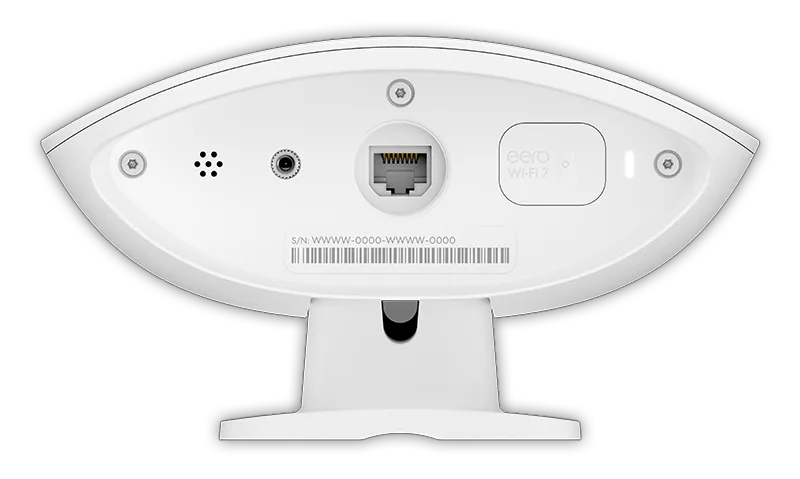

Tous les ports d'E/S (entrée/sortie) principaux et fonctions de l'eero Outdoor 7 sont situés sur la face inférieure de l'unité. Les noms et fonctions principales de chaque port d'E/S sur l'eero Outdoor 7 sont listés ci-dessous, de gauche à droite :
Évent étanche : Permet à l'eero d'évacuer la chaleur excessive sans exposer l'unité à la poussière, la saleté, l'eau ou d'autres contaminants.
Port de mise à la terre : Permet de fixer un conducteur en cuivre toronné n° 8 à l'unité, atténuant les effets d'une surtension induite par la foudre.
Port PoE+ 2,5 GbE : Fournit la connexion au réseau et l'alimentation en configuration filaire ou seulement l'alimentation en configuration sans fil.
Bouton de réinitialisation : Permet la réinitialisation logicielle et matérielle manuelle du matériel eero si nécessaire pour le dépannage.
Voyant LED d'état : Fournit des informations à jour sur l'état actuel de l'unité eero. Voir Que signifient les couleurs de la LED de mon eero ?
Démarrage de la configuration dans l'application
Vous pouvez commencer le processus de configuration de l'eero Outdoor 7 en appuyant sur le
(icône plus bleue) dans le coin supérieur droit de l'écran dans l'application eero. Dans le menu qui s'affiche, sélectionnez Ajouter un eero extérieur pour commencer.
Si vous configurez votre eero sans fil (c'est-à-dire avec l'adaptateur PoE+ vers CA) :
Le test de placement de l'application eero peut valider un bon signal wifi dans la zone où vous souhaitez installer l'eero Outdoor 7 avant de percer des trous ou de le monter.
Appuyez sur le (icône plus bleue) dans le coin supérieur droit de l'onglet Accueil. Ensuite, appuyez sur Ajouter un eero extérieur pour commencer le processus de configuration et effectuer le test de placement.
Les murs extérieurs (béton, brique, stuc, etc.) affaiblissent la force du signal sans fil allant vers un appareil eero extérieur. Assurez-vous d'en tenir compte lors du choix de l'endroit où le monter.
Si l'eero ne parvient pas à se connecter pendant les tests de couverture :
Essayez de déménager à l'intérieur pour valider que l'unité fonctionne. Une fois que vous avez vérifié cela, vous pouvez continuer à chercher un emplacement valide.
Placement optimal

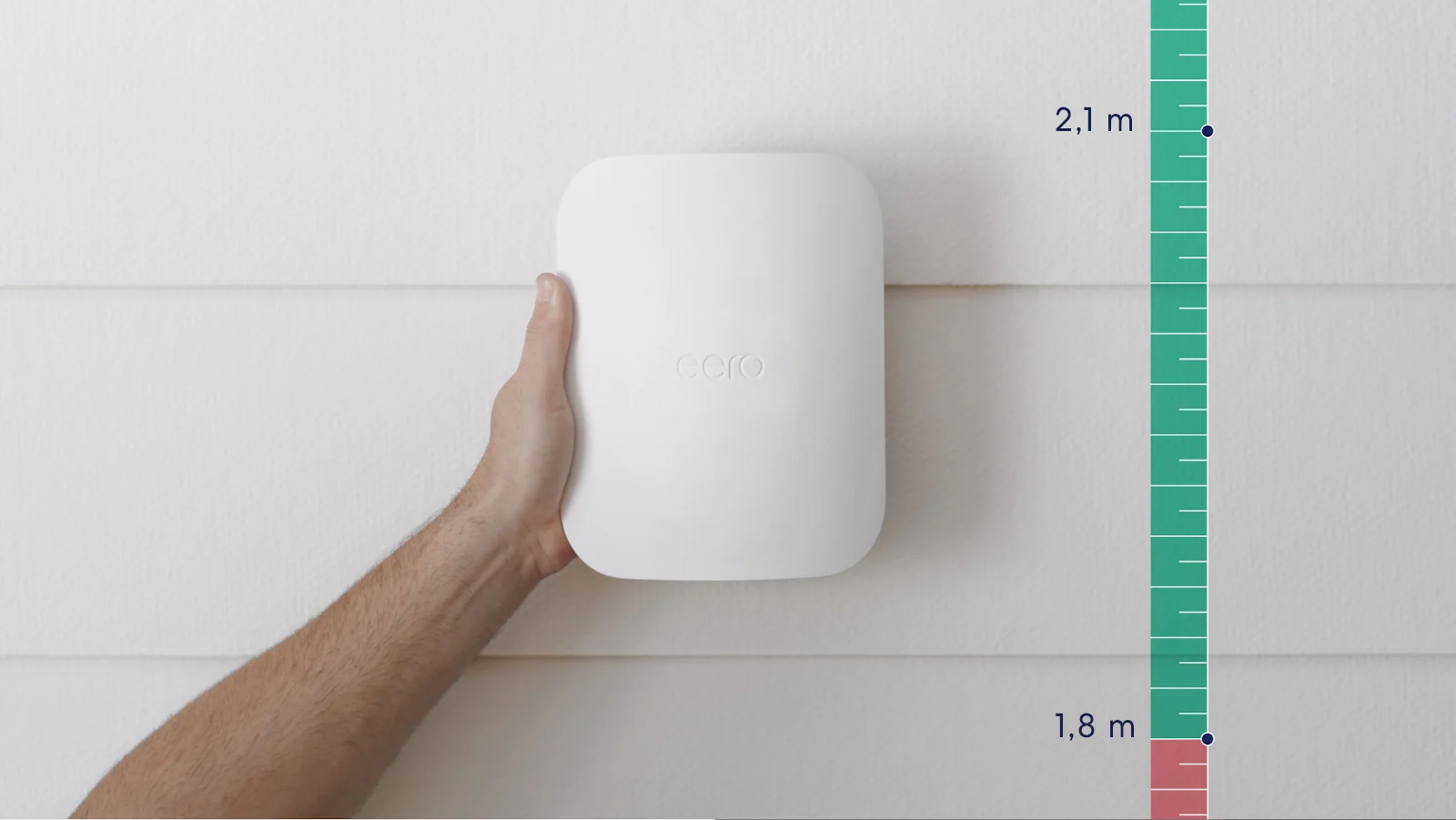

La hauteur d'installation optimale pour l'eero Outdoor 7 est de 1,80 à 4,50 m au-dessus du sol. Cela garantit un dégagement approprié pour que le signal wifi atteigne la portée la plus éloignée.
Lors du montage de cet appareil dans des emplacements élevés, veillez à prendre des précautions pour vous assurer que l'appareil ne tombe pas et ne blesse pas des passants ou n'endommage pas des biens. Vous pouvez également souhaiter monter l'appareil dans un endroit qui ne sera pas trop difficile à atteindre à l'avenir si vous devez nettoyer ou entretenir l'unité.*
Assurez-vous qu'il y a au moins 30 cm d'espace à la fois au-dessus et en dessous du support de montage pour l'eero Outdoor 7 dans l'emplacement souhaité. Assurez-vous que l'eero n'est pas près d'obstacles, tels que de grands arbres, des grils, des antennes paraboliques, etc.
L'appareil doit être installé avec les ports orientés vers le bas pour qu'il fonctionne correctement et pour éviter l'accumulation et l'infiltration d'eau. Ceci est requis pour une installation correcte – le non-respect annulera la garantie de l'unité.
*Étant exposé aux éléments, un appareil eero extérieur peut accumuler de la saleté et des débris. Un simple essuyage avec un chiffon humide devrait suffire à le nettoyer. Évitez les produits chimiques de nettoyage ou de pulvériser l'unité directement avec un tuyau d'arrosage.
Montage sur bardage en vinyle

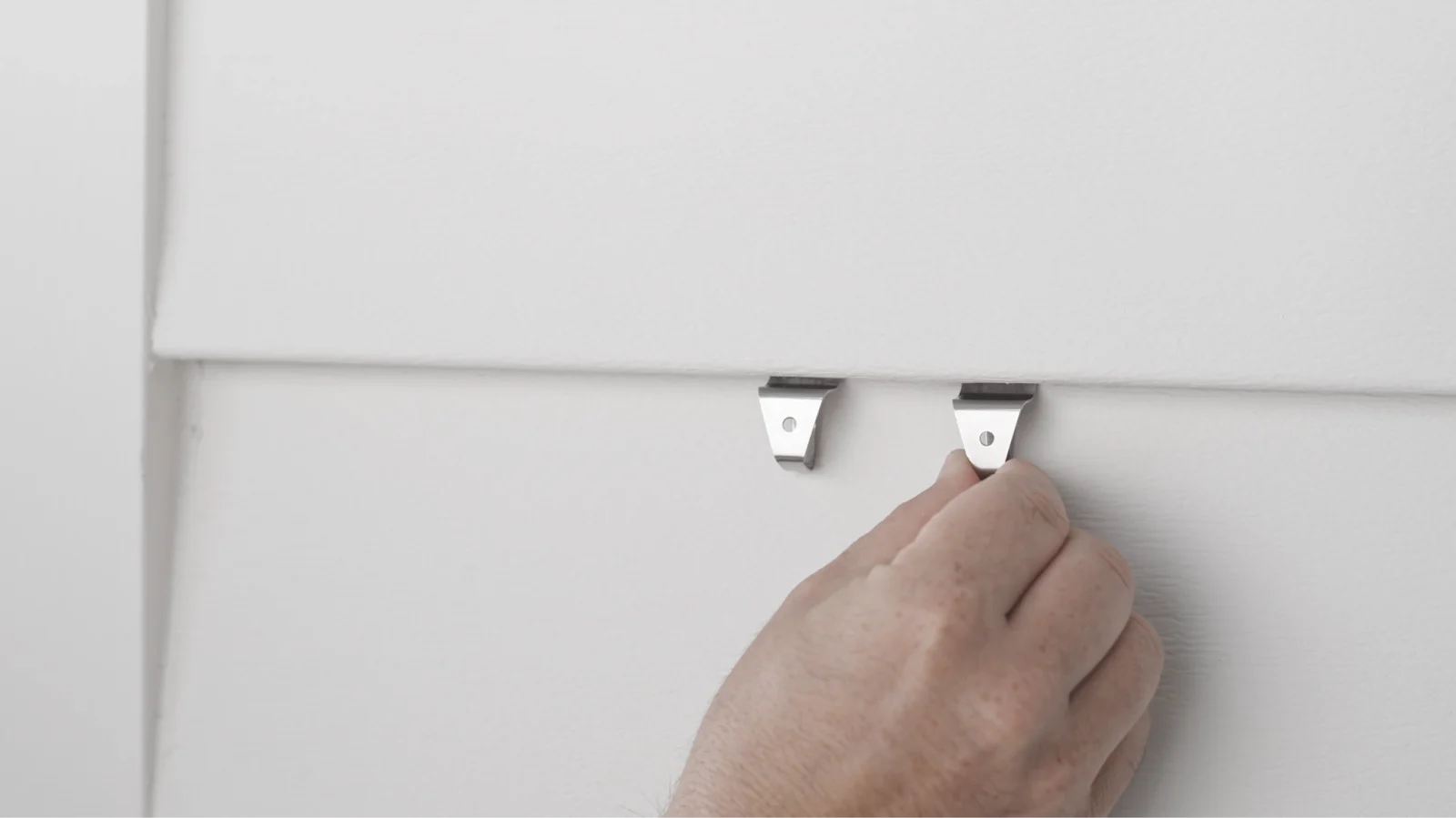

Insérez les clips de bardage en vinyle à un joint entre les panneaux de bardage où vous souhaitez placer le support de montage.

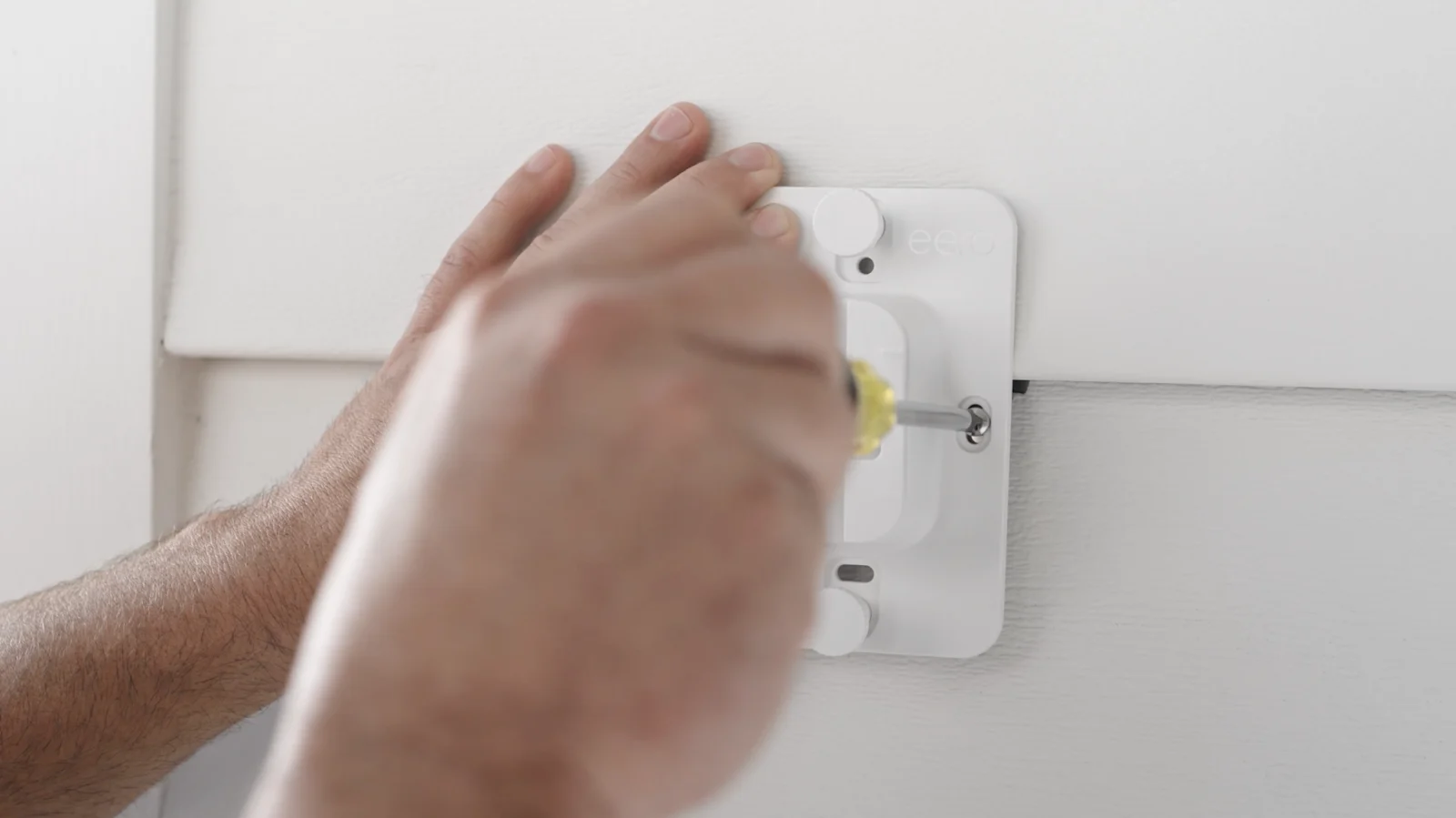

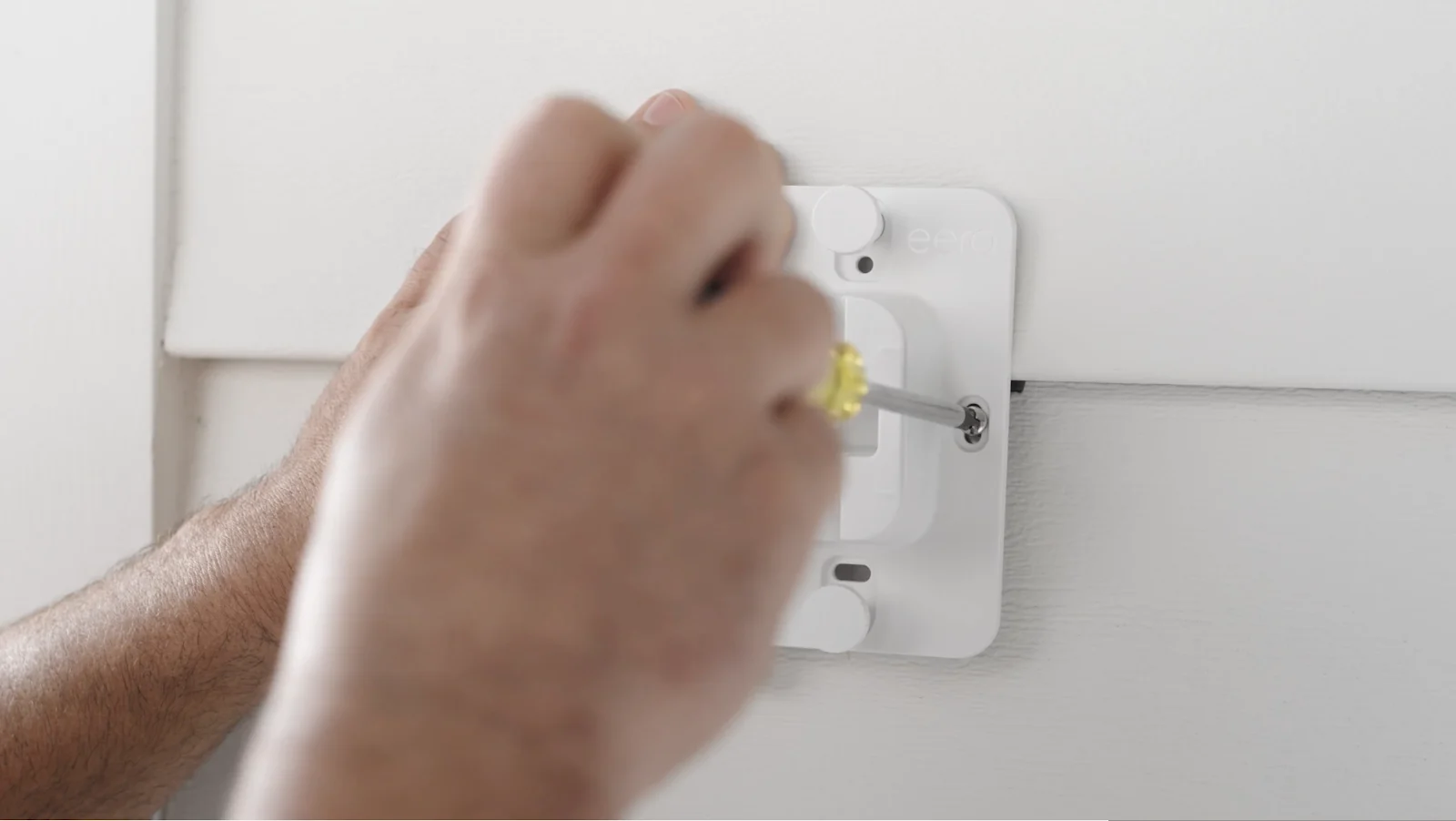

Fixez le support aux clips avec les vis fournies. La combinaison des clips et du support de montage pincera le matériau de bardage.
Serrez les vis des clips pour maximiser la force de rétention, maintenant le support en place. Assurez-vous que le logo eero sur le support de montage est à l'endroit.

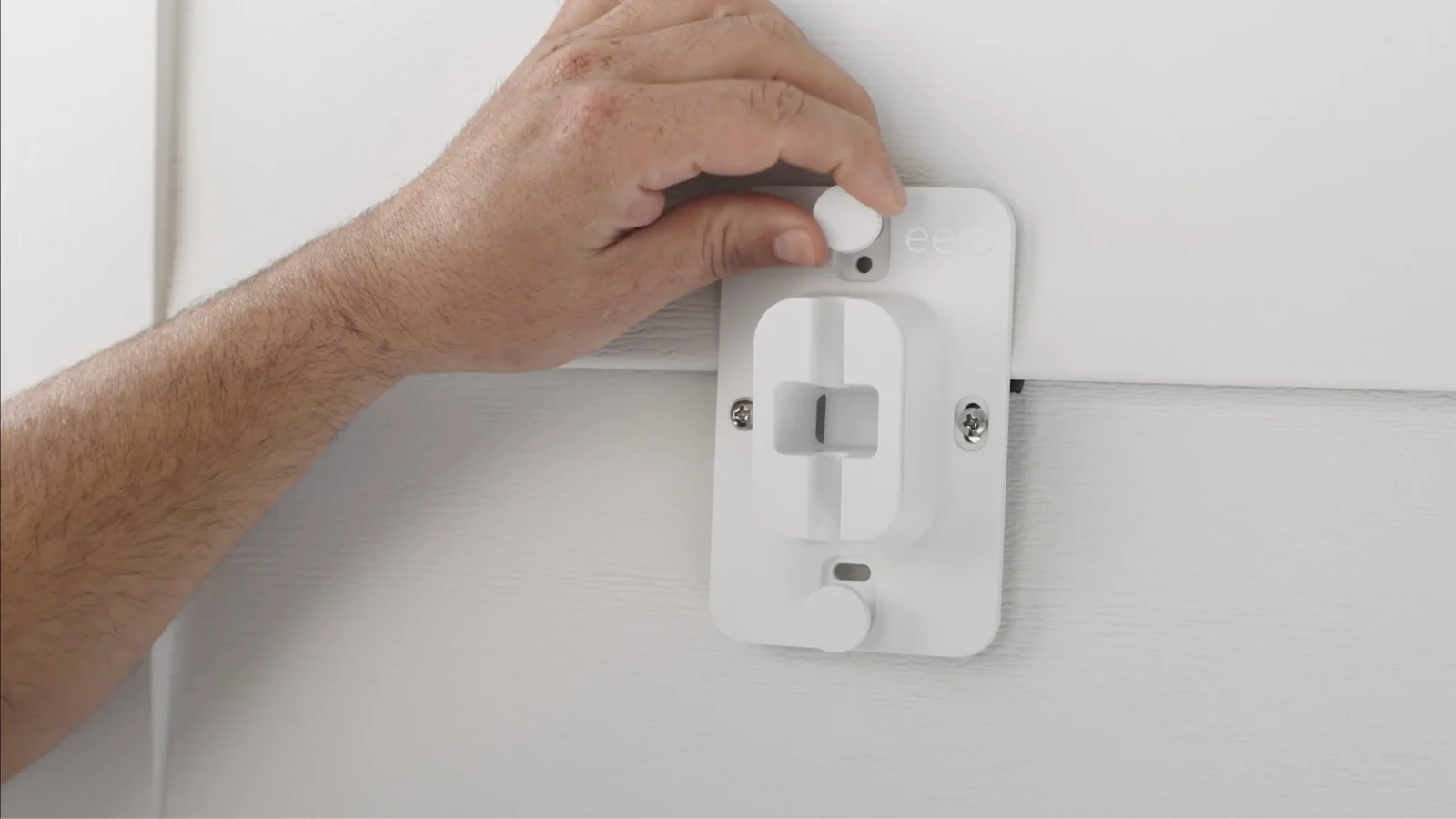

Utilisez les vis de mise à niveau pour rendre l'arrière du support de montage vertical. Serrez à la main au moins ½ tour au-delà du point où le support est approximativement de niveau.
Montage sur stuc, ciment-fibres ou bois
Fixation du support

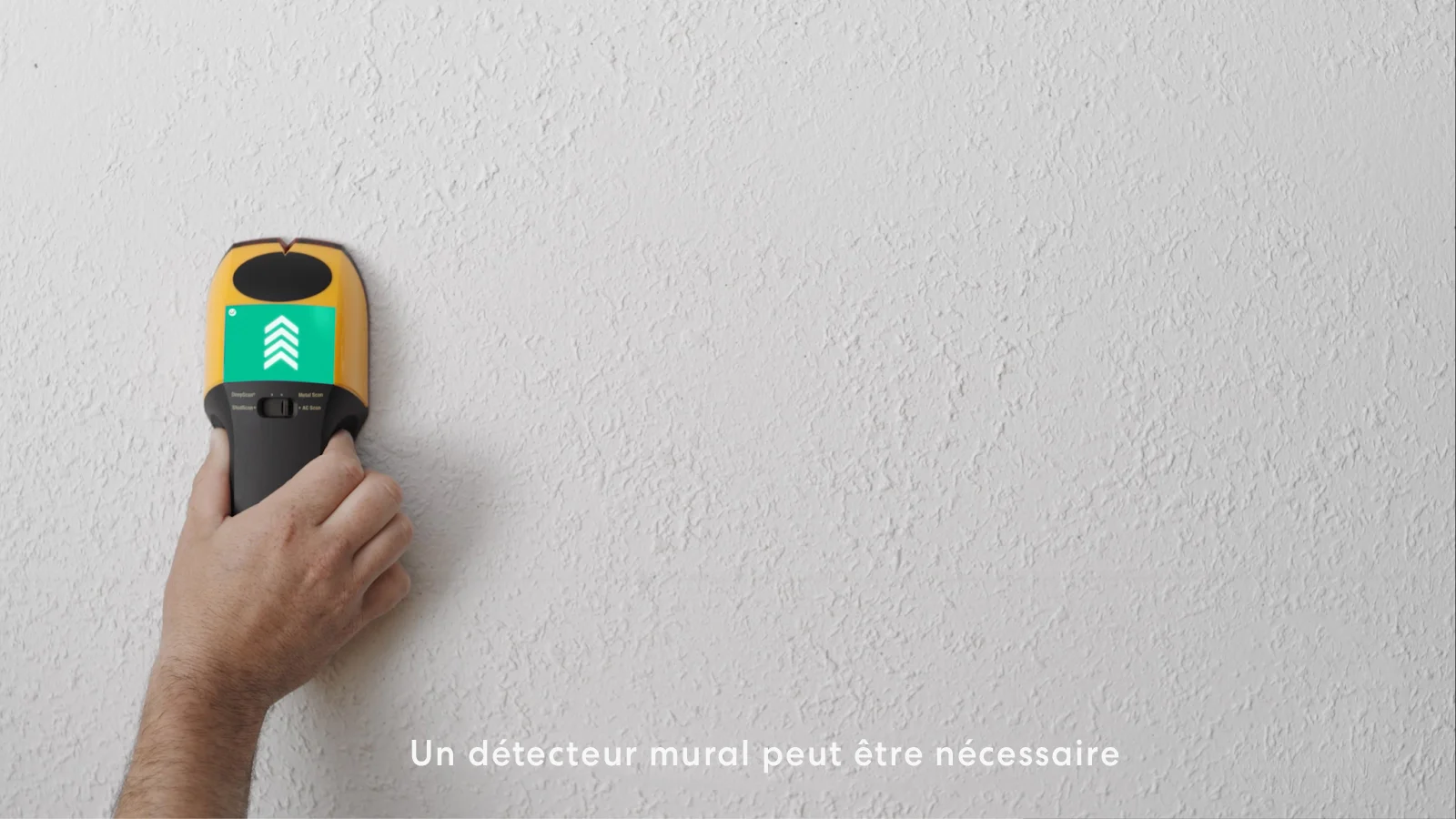

Avant de fixer le support de montage à l'emplacement choisi, assurez-vous de vérifier la présence de fils ou de tuyaux cachés.
Assurez-vous d'éviter d'endommager ceux-ci lors du perçage de trous pour installer le support de montage. Si la surface est inégale, vous pouvez utiliser les vis de mise à niveau pour ajuster l'angle de l'eero.

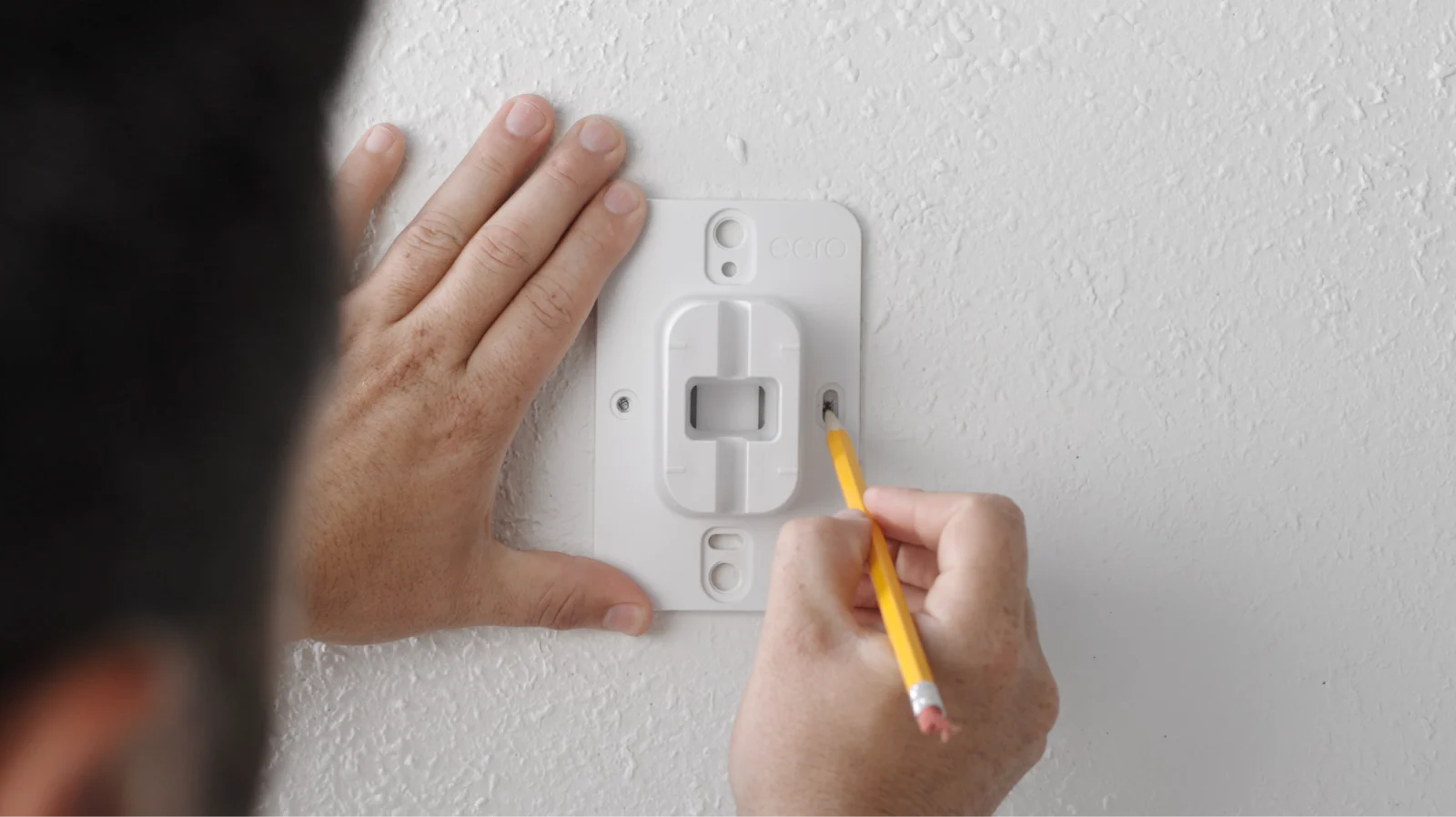

Utilisez le support de montage pour marquer l'endroit où les vis seront placées, et un niveau pour aligner l'unité (les trous intérieurs sont espacés d'environ 8,25 cm). Le logo eero sur le support de montage doit être à l'endroit.
Stuc

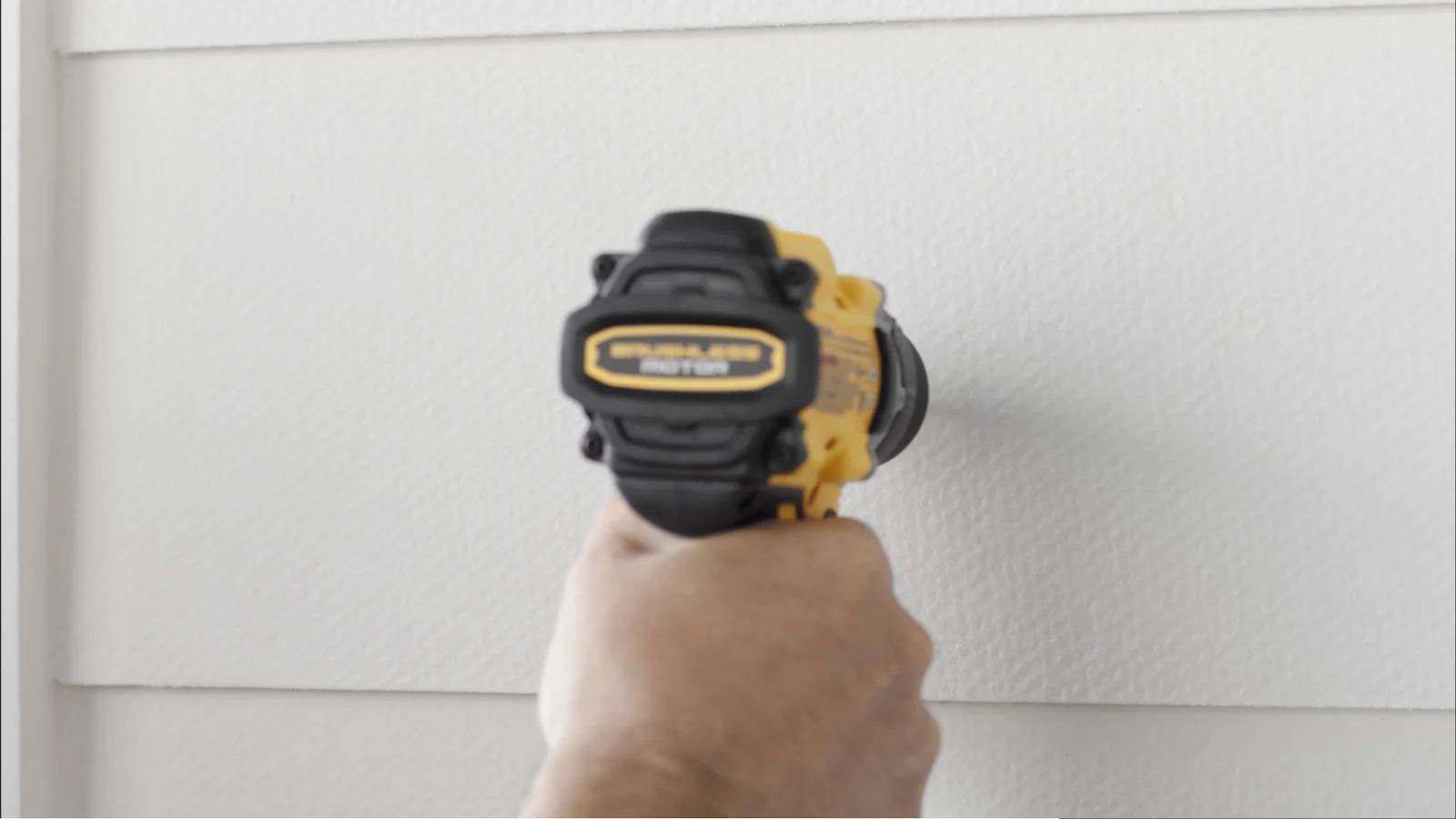

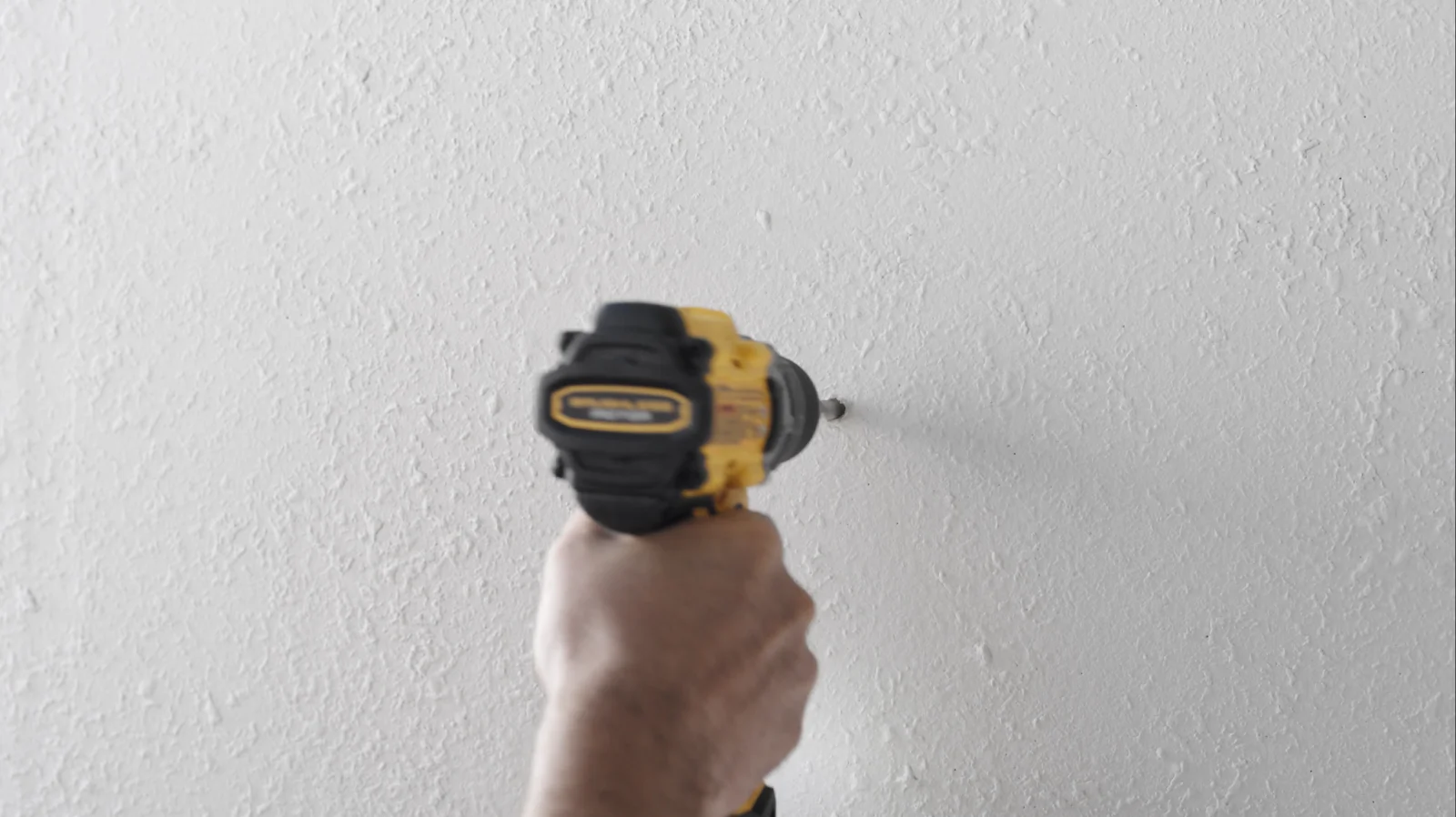

Percez des trous pilotes. Les trous pilotes doivent avoir une taille de 6,35 mm pour les chevilles et vis fournies

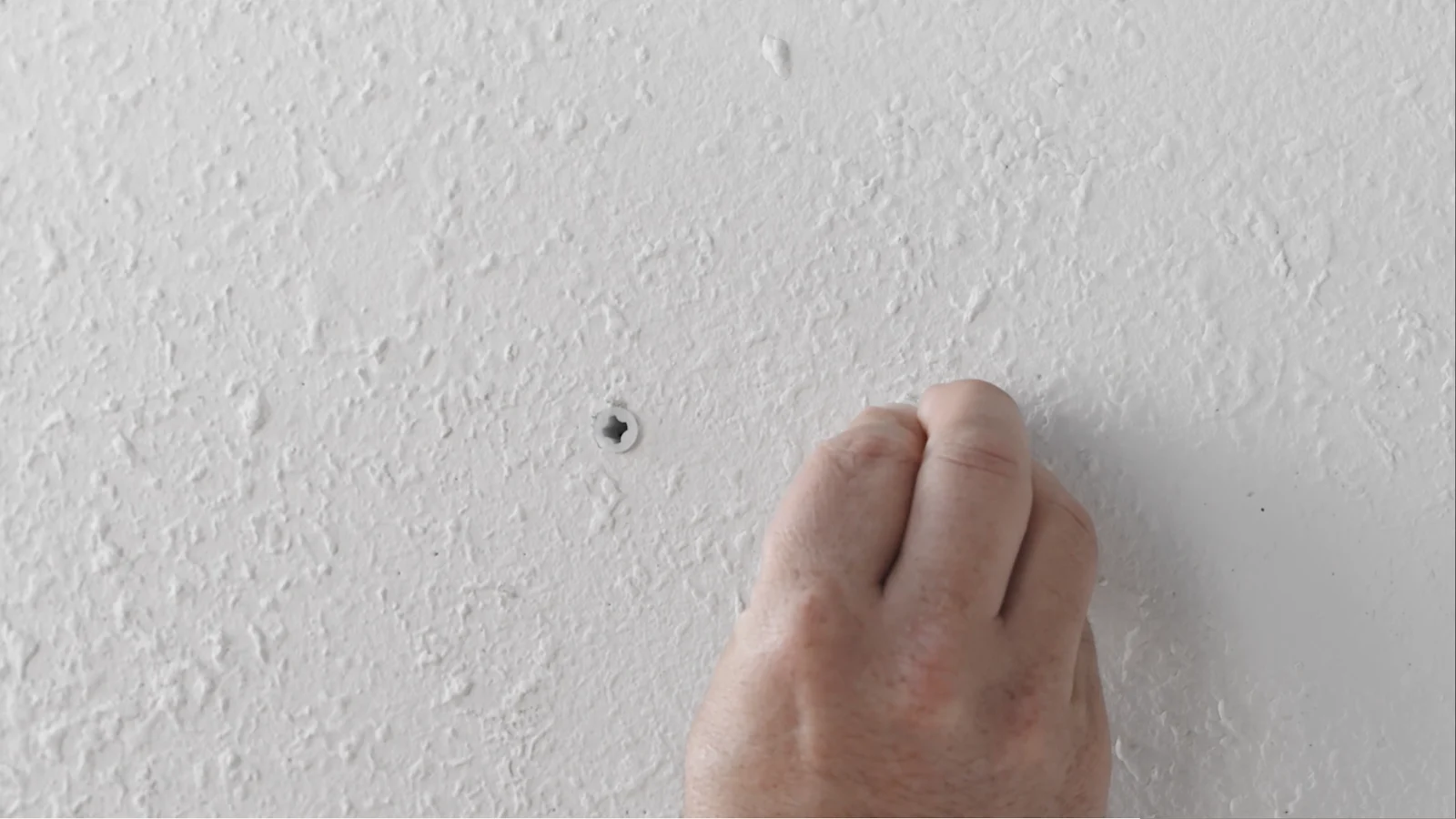

Insérez les chevilles pour cloison sèche

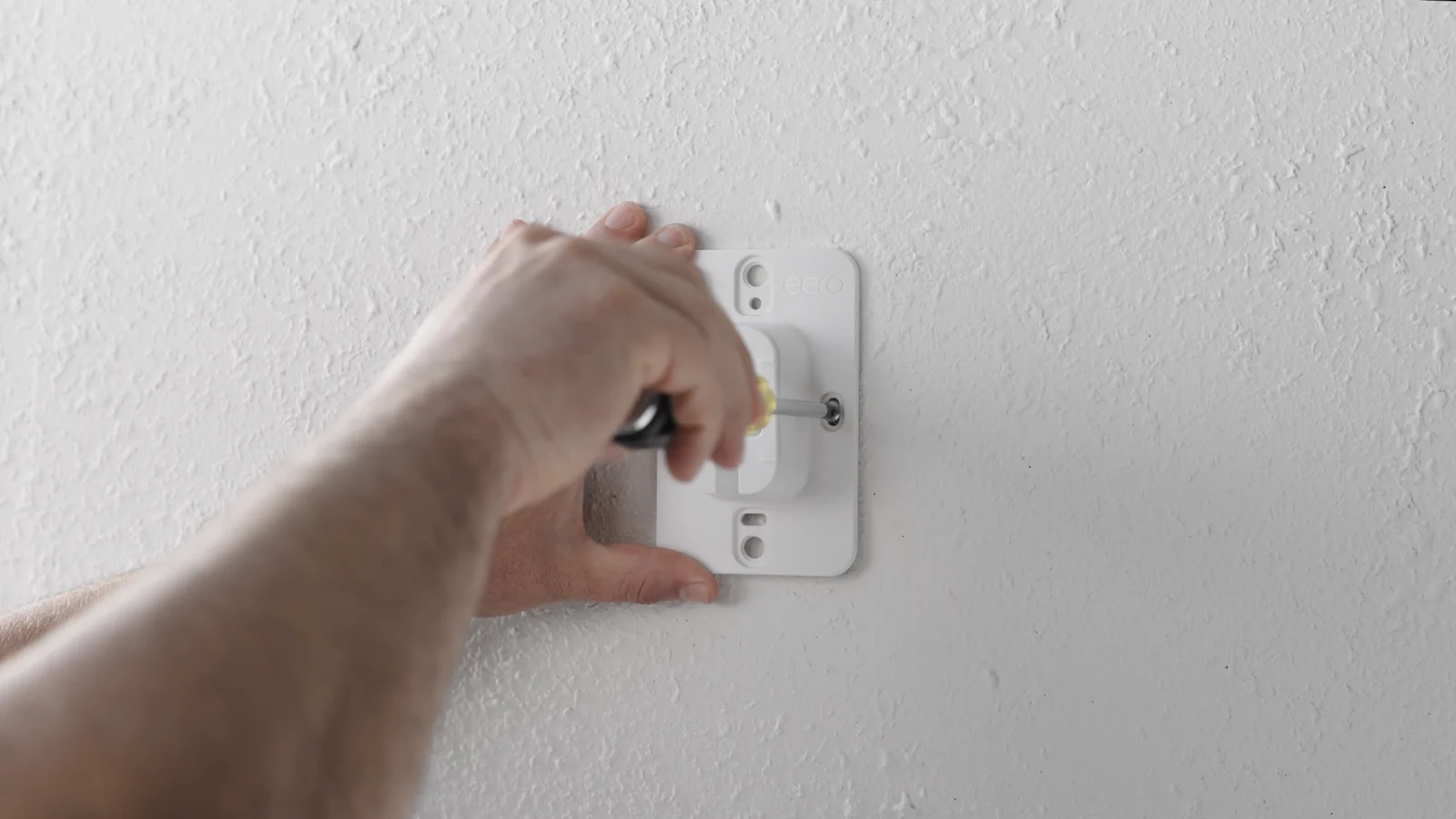

Utilisez les vis pour fixer le support de montage aux chevilles
Bois ou ciment-fibres
Percez des trous pilotes

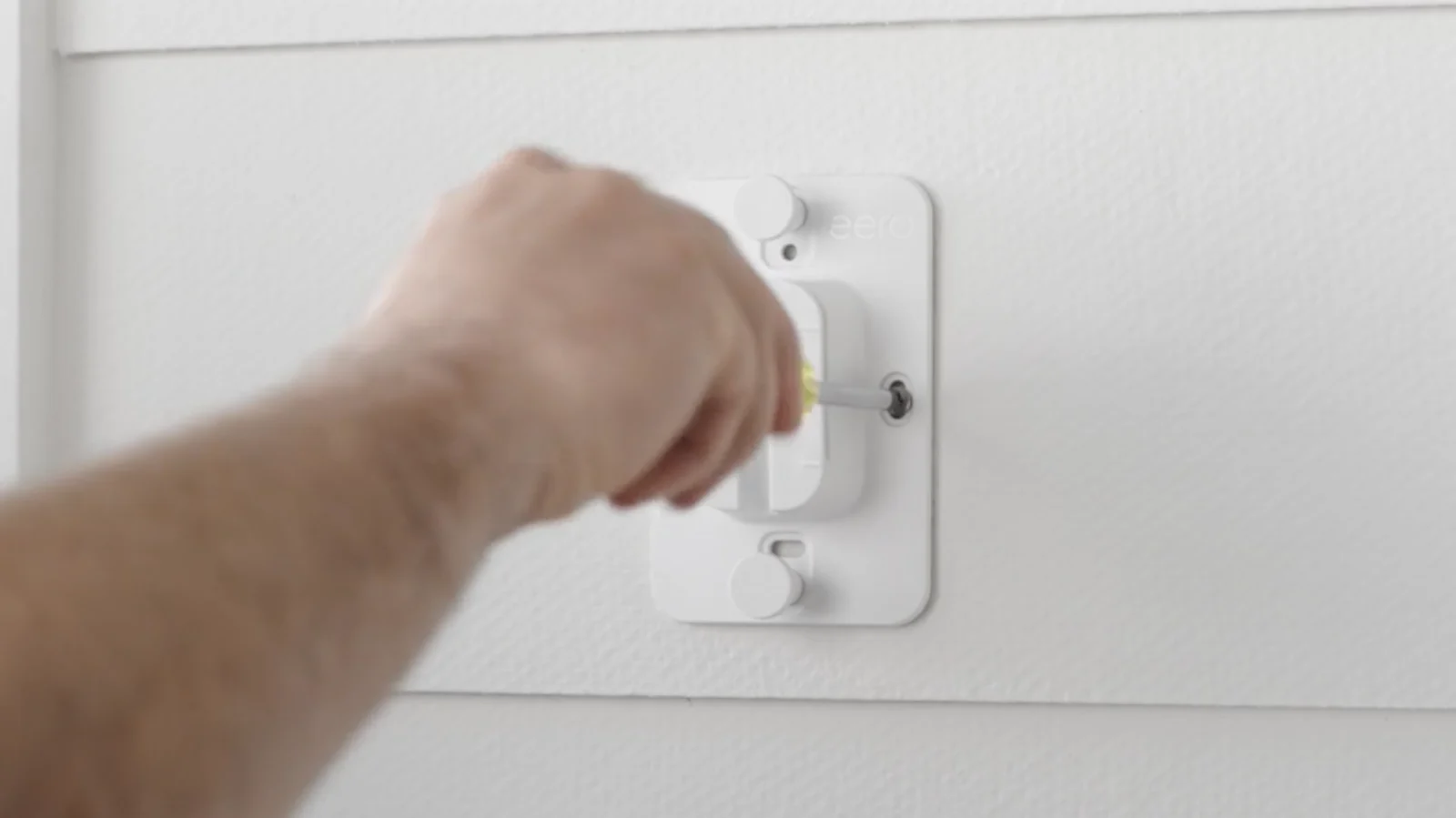

Utilisez les vis pour fixer le support de montage au mur

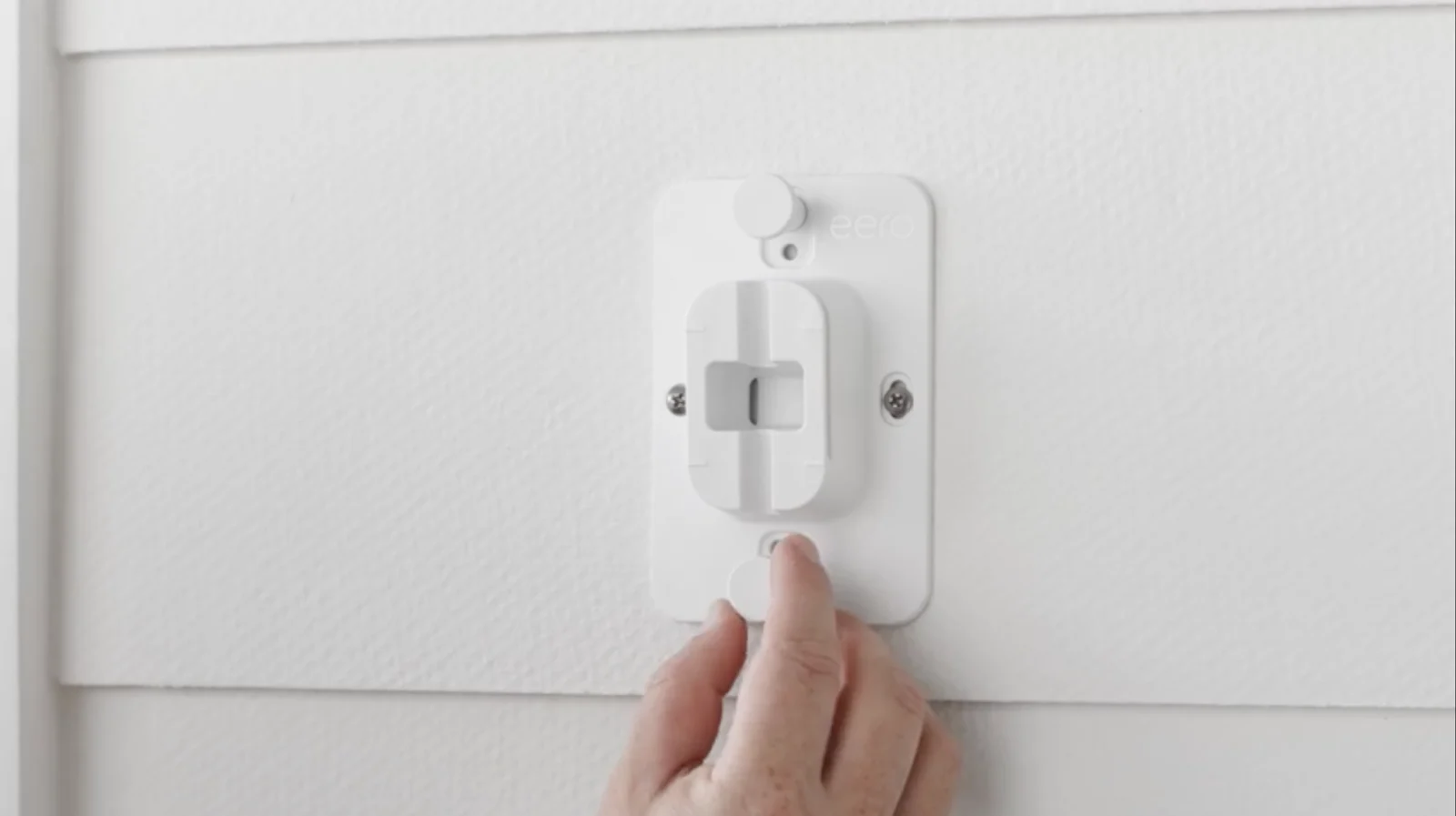

Si le panneau a une pente descendante, vous pouvez légèrement desserrer les vis de retenue et utiliser les vis de mise à niveau pour ajuster l'angle. L'eero fonctionnera toujours correctement sinon
Montage sur un poteau
Bien qu'une sangle pour fixer le support à un poteau métallique ou en bois ne soit pas incluse, vous pouvez fixer une sangle au support de montage à cette fin. Nous recommandons un matériau robuste pour la sangle, comme un collier de serrage ou une sangle BAND-IT™. Le support s'adaptera parfaitement aux poteaux de 5 à 20 cm de diamètre.
Pour monter le support sur un poteau :
Insérez la sangle à travers la fente à l'arrière du support de montage.
Assurez-vous que le logo eero sur le support de montage est à l'endroit et serrez le collier autour du poteau.
Fixez l'eero au support (voir ci-dessous).
Fixation de l'eero au support

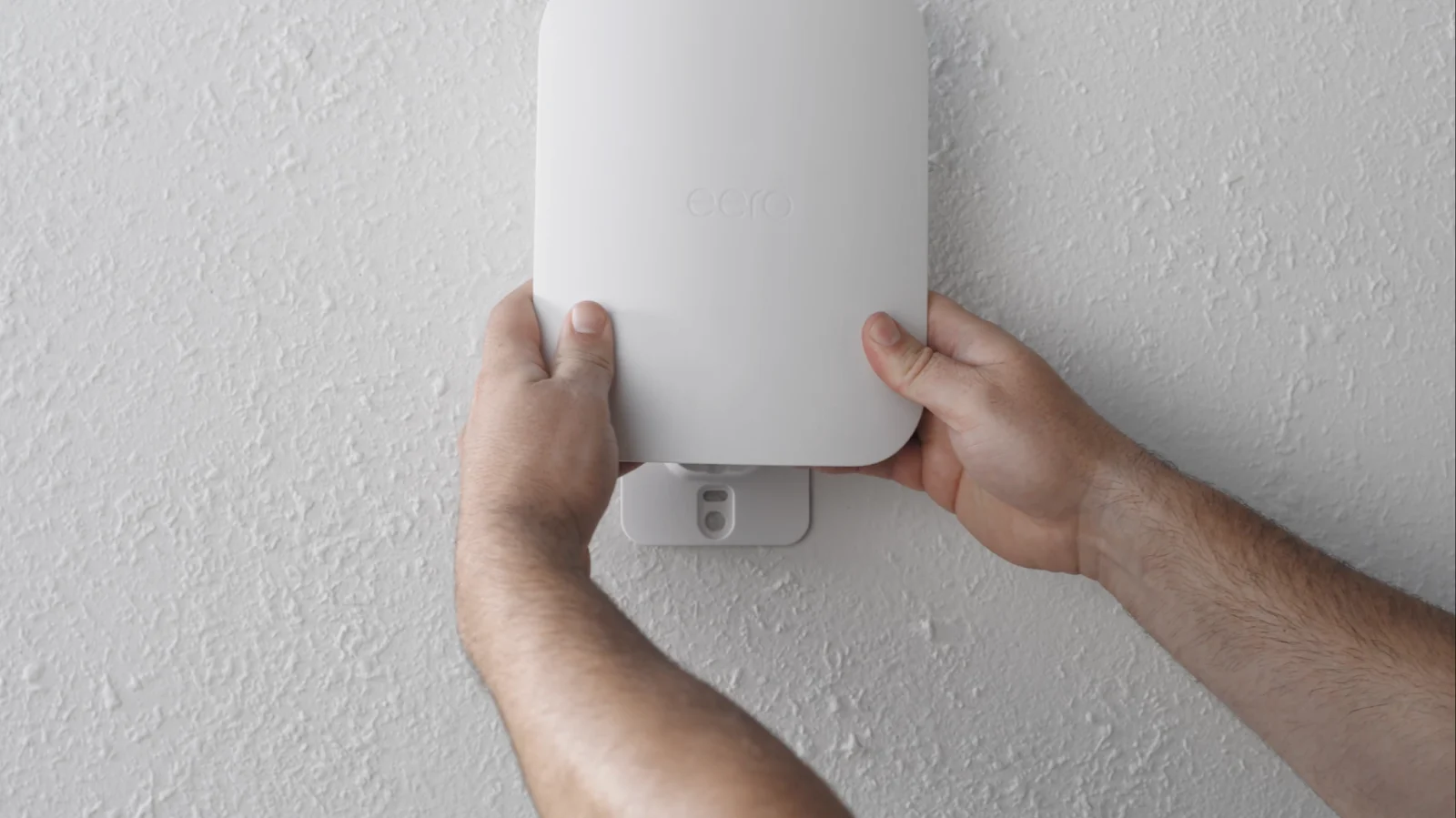

Lors du montage correct de l'eero sur le support, l'appareil glissera en place avec un « clic » audible, formant un ajustement par pression. Aucun outil ou procédure supplémentaire n'est requis pour monter l'appareil, et il devrait être facilement amovible en faisant glisser l'appareil vers le haut et hors du support.
Scellement du câble Ethernet
Le câble Ethernet connecté à l'eero Outdoor 7 doit être scellé pour protéger contre l'excès de saleté ou d'humidité. Le câble Ethernet doit avoir une gaine ronde et être homologué pour une utilisation en extérieur.
Si vous utilisez l'adaptateur d'alimentation PoE+ 30 W d'eero, l'écrou de scellement sera enroulé autour de l'adaptateur à la sortie de la boîte. Sinon, suivez les instructions ci-dessous pour sceller le câble Ethernet :

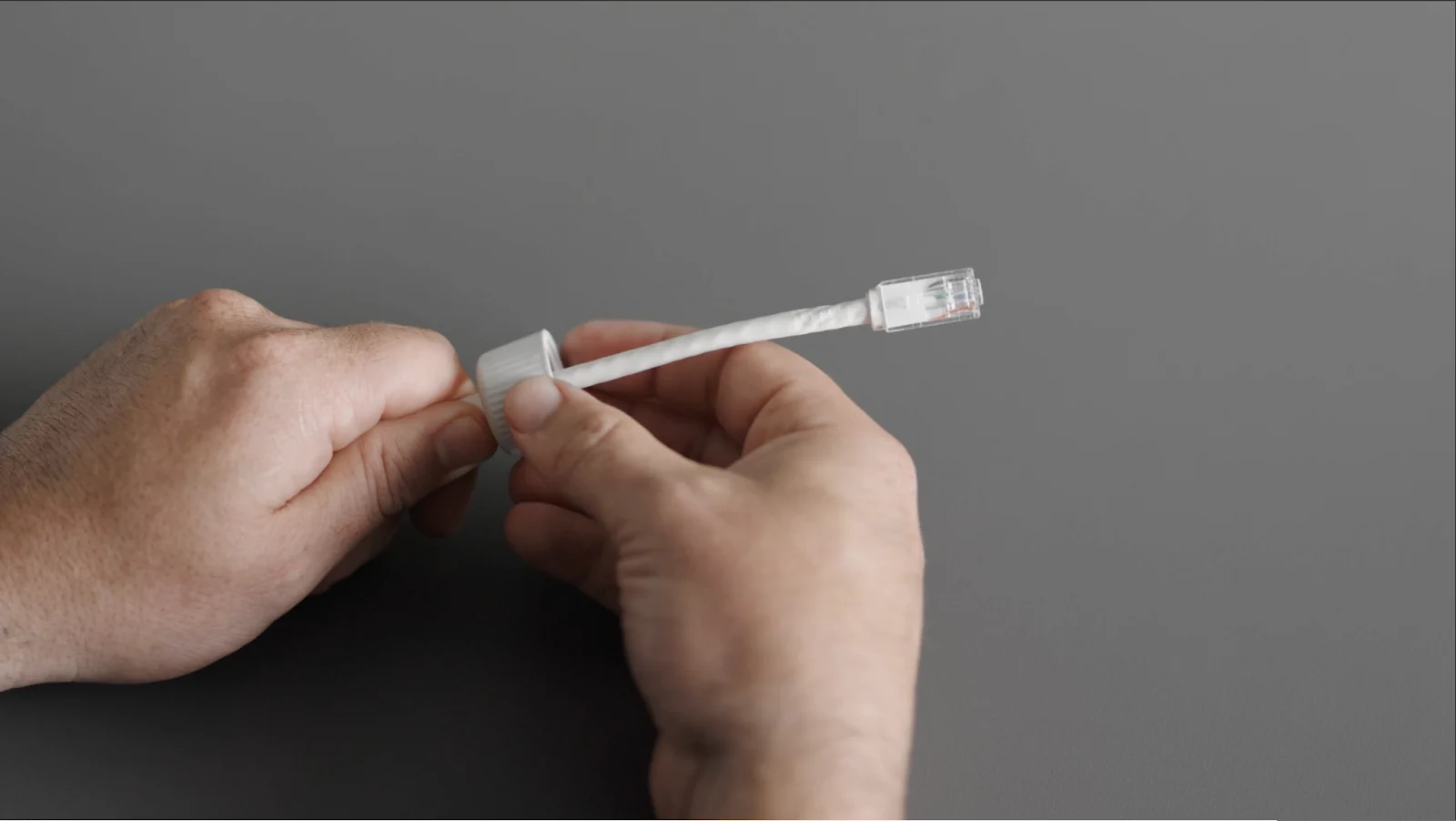

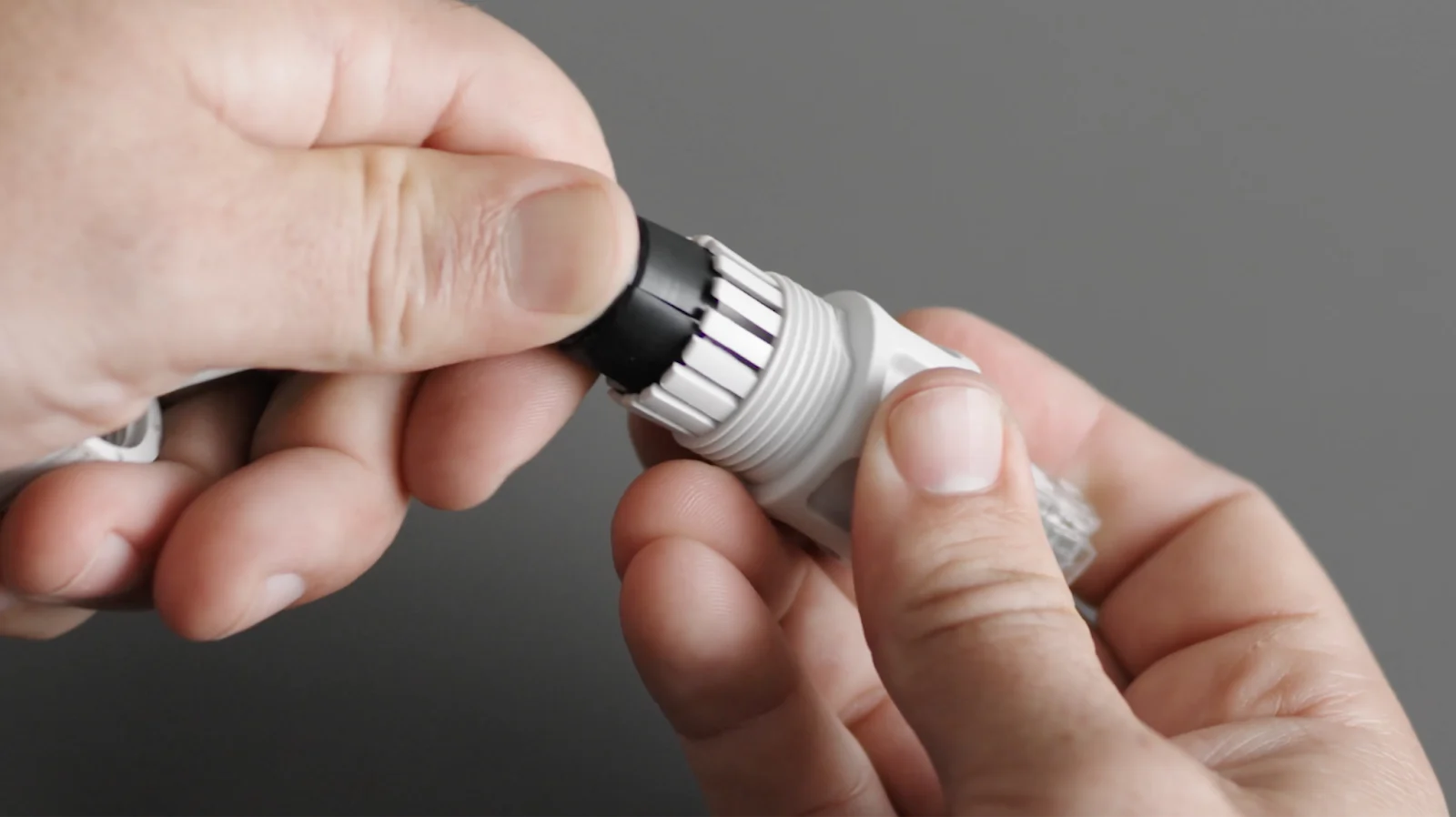

Insérez le câble Ethernet à travers l'écrou de scellement

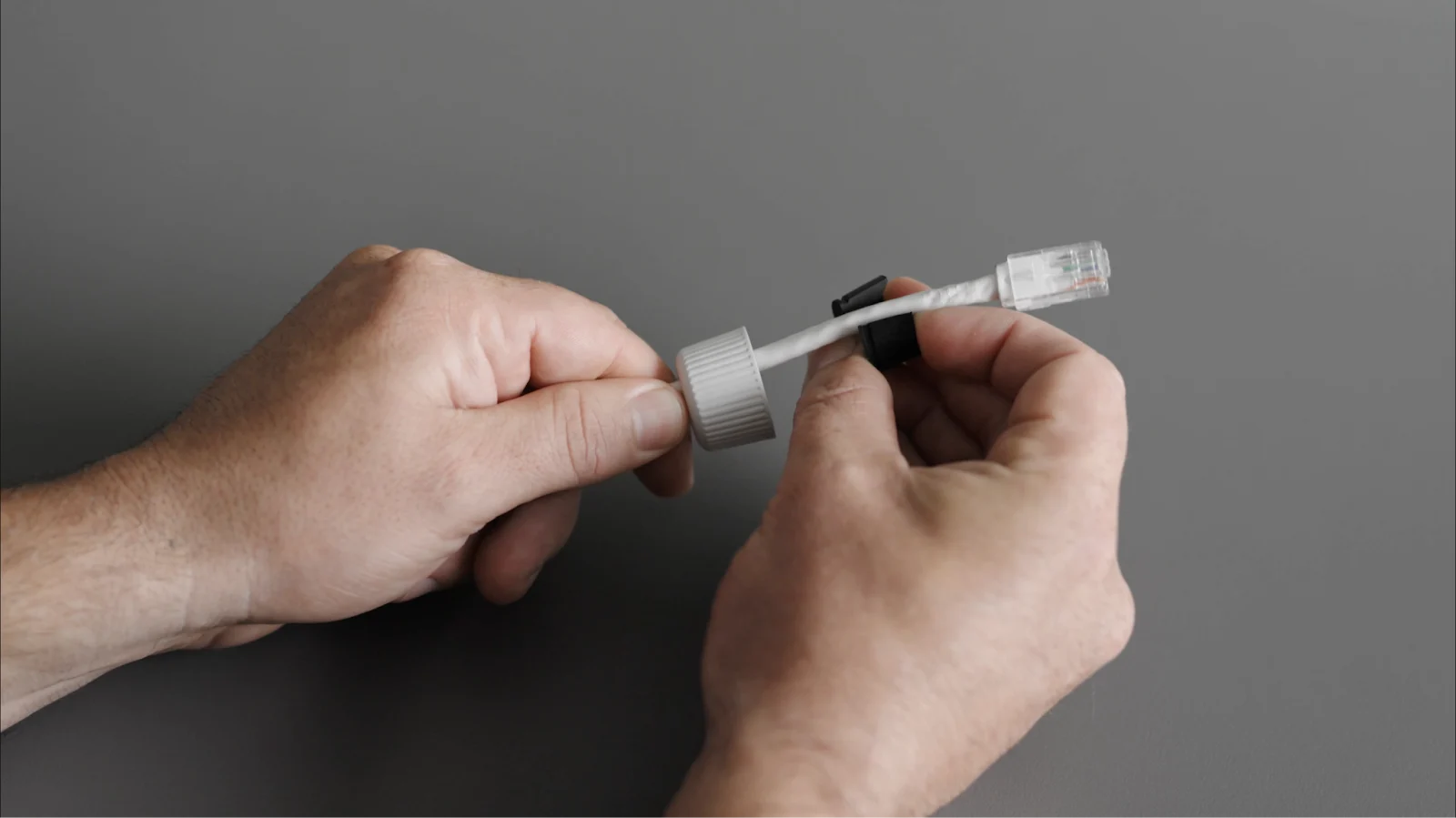

Tirez sur le joint pour l'enrouler autour du câble, puis poussez le câble à travers le corps du connecteur
Une fois votre câble passé dans le corps, poussez le joint à l'intérieur des broches du corps

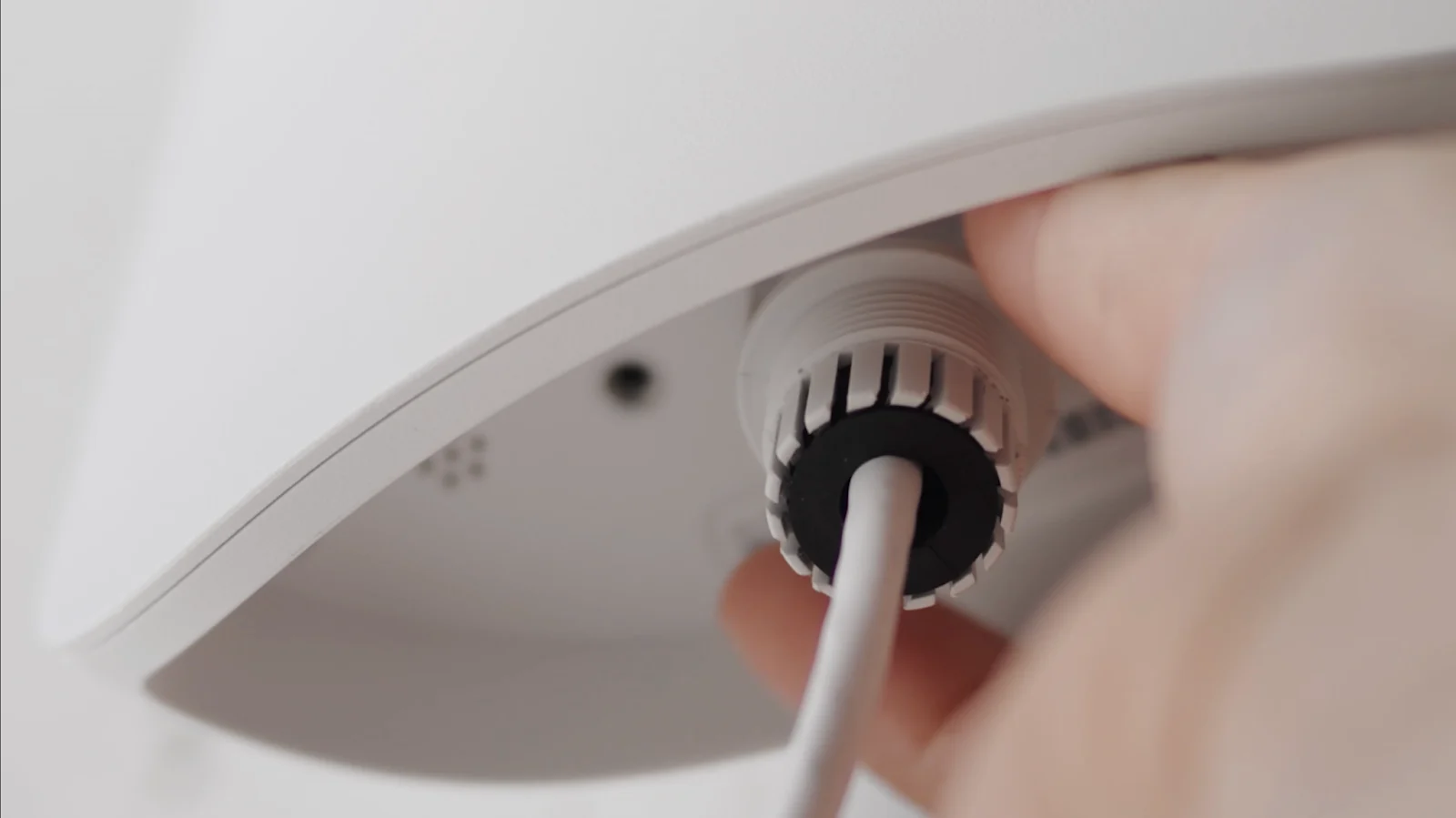

Branchez le câble Ethernet. Vissez le connecteur M22 dans l'eero Outdoor 7. Serrez à la main jusqu'à ce que le câble soit scellé

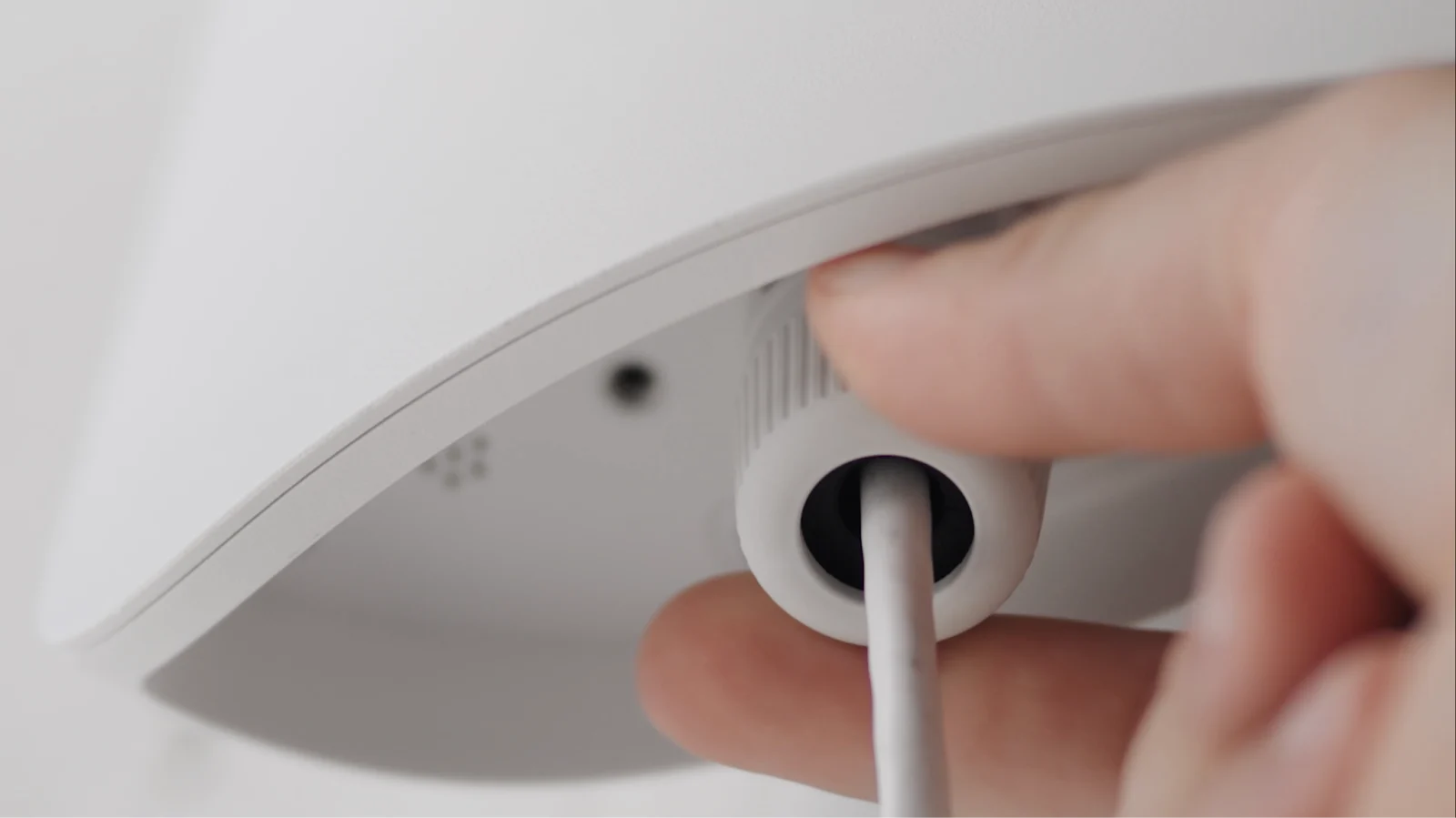

Serrez à la main l'écrou de scellement sur le corps du connecteur M22
Lors du scellement du câble Ethernet, il y a quelques facteurs supplémentaires à garder à l'esprit :
Certains câbles Ethernet avec de gros moulages extérieurs ne rentreront pas dans le corps M22.
N'utilisez pas de câble Ethernet plat, car le connecteur M22 ne scellera pas correctement autour du câble.
Alternatives pour alimenter l'eero Outdoor 7
L'eero Outdoor 7 est conçu comme un appareil Power over Ethernet. Pour fonctionner correctement, l'Outdoor 7 nécessite une connexion PoE+ (802.3at) ou supérieure. Si vous ne souhaitez pas acheter l'adaptateur d'alimentation PoE+ résistant aux intempéries, vous pouvez alimenter l'Outdoor 7 avec l'Passerelle eero PoE ou un injecteur/commutateur compatible PoE+. Veuillez vous assurer que tout équipement utilisé est capable d'au moins PoE+. Le PoE standard (802.3af) ne fournira pas un budget d'alimentation suffisamment important pour alimenter correctement l'Outdoor 7. Pour plus d'informations sur le PoE, voir : Qu'est-ce que le PoE ?
Mise à la terre de l'eero Outdoor 7 (si nécessaire)
Si souhaité, ou requis par le code électrique local, l'eero Outdoor 7 dispose de dispositions pour la mise à la terre afin de gérer les événements de surtension induits par la foudre. Dans les environnements avec des surtensions électriques fréquentes, la mise à la terre de l'eero Outdoor 7 est recommandée. Le fil de mise à la terre n'est pas inclus.
L'eero Outdoor 7 et l'adaptateur d'alimentation PoE+ extérieur 30 W ont tous deux un insert M4 qui permet de fixer un câble de liaison n° 8 à l'unité et de le faire passer directement à la terre.
Connectez un câble de liaison à la fois à l'eero Outdoor 7 et à l'adaptateur d'alimentation PoE+.
OU
Connectez un câble de liaison à l'eero Outdoor 7 et à toute autre source de terre (plaque de liaison, piquet de terre, etc.)
Si vous n'êtes pas sûr de savoir comment mettre correctement l'unité à la terre ou si vous n'êtes pas à l'aise avec le câblage, assurez-vous de consulter un électricien avant de procéder.
