¿Cómo instalo y configuro el eero Outdoor 7?

En este artículo, encontrará instrucciones sobre cómo instalar el eero Outdoor 7. Las instrucciones de instalación se enumeran a continuación y están divididas en secciones según el material de construcción que se utilice. También puede consultar nuestros Vídeos de instalación.

Antes de comenzar

Necesitará algunas herramientas y equipos adicionales para instalar el eero Outdoor 7. Las herramientas específicas necesarias pueden variar según el material de construcción con el que esté trabajando; sin embargo, todas las instalaciones requieren un dispositivo Android o iPhone con la aplicación eero versión 6.49 o superior instalada.

Además de un dispositivo Android o iPhone, la instalación requerirá las siguientes herramientas:

Destornillador Phillips
Lápiz o marcador
Escalera o taburete
Taladro eléctrico y broca* (6,35 mm con anclaje o 3,57 mm sin anclaje)

*No se requiere taladro eléctrico para la instalación en revestimiento de vinilo.

Accesorios incluidos

Revise los accesorios incluidos con el eero Outdoor 7 en la tabla a continuación. Ciertos accesorios están diseñados para montarse en superficies específicas, y no necesariamente se utilizarán todos los accesorios durante la instalación.

Dos tornillos niveladores

Uso para material de construcción
- Madera o cemento de fibra
- Revestimiento de vinilo

Dos tornillos de acero inoxidable, #8 (15 x 30 mm)

Uso para material de construcción
- Madera o cemento de fibra
- Estuco

Dos clips para revestimiento de vinilo con tornillos

Uso para material de construcción
- Revestimiento de vinilo

Dos anclajes para paneles de yeso (30 mm)

Uso para material de construcción
- Estuco

Examen del hardware del eero Outdoor 7

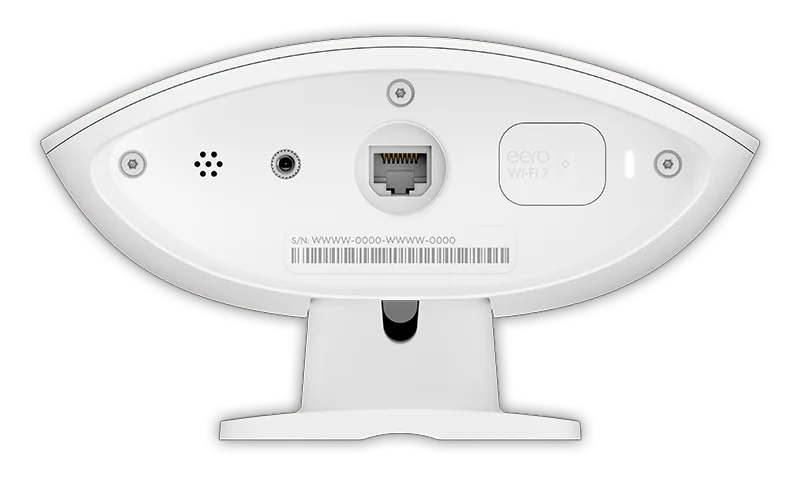

Todos los puertos de E/S (entrada/salida) principales y las funciones del eero Outdoor 7 están ubicados en la parte inferior de la unidad. Los nombres y funciones principales de cada puerto de E/S en el eero Outdoor 7 se enumeran a continuación, en orden de izquierda a derecha:

Ventilación hermética: Permite que el eero ventile el exceso de calor sin exponer la unidad al polvo, suciedad, agua u otros contaminantes.
Puerto de conexión a tierra: Permite que se conecte un conductor de cobre trenzado #8 a la unidad, mitigando los efectos de una sobretensión eléctrica inducida por rayos.
Puerto PoE+ de 2,5 GbE: Proporciona conexión a la red y alimentación en configuración cableada o solo alimentación en configuración inalámbrica.
Botón de reinicio: Permite el reinicio manual suave y completo del hardware eero según sea necesario para la resolución de problemas.
LED de estado: Proporciona información actualizada sobre el estado actual de la unidad eero. Consulta ¿Qué significan los colores de la luz LED de mi eero?

Inicio de la configuración de la aplicación

Puede comenzar el proceso de configuración del eero Outdoor 7 tocando el icono azul de más en la esquina superior derecha de la pantalla en la aplicación eero. En el menú que aparece, seleccione Agregar eero para exteriores para comenzar.

Si está configurando su eero de forma inalámbrica (es decir, con el adaptador de PoE+ a CA):

La prueba de ubicación de la aplicación eero puede validar una buena señal wifi en el área donde desea instalar el eero Outdoor 7 antes de perforar agujeros o montar.

Toca el (ícono azul de más) en la esquina superior derecha de la pestaña Inicio. Luego, toca Agregar eero para exteriores para comenzar el proceso de configuración y ejecutar la prueba de ubicación.

Las paredes exteriores (hormigón, ladrillo, estuco, etc.) debilitan la intensidad de la señal inalámbrica que llega a un dispositivo eero para exteriores. Asegúrese de tener esto en cuenta al decidir dónde montarlo.

Si el eero no se conecta durante la prueba de cobertura:

Intente reubicarlo en interiores para validar que la unidad funciona. Una vez que haya verificado esto, puede continuar buscando una ubicación válida.

Ubicación óptima

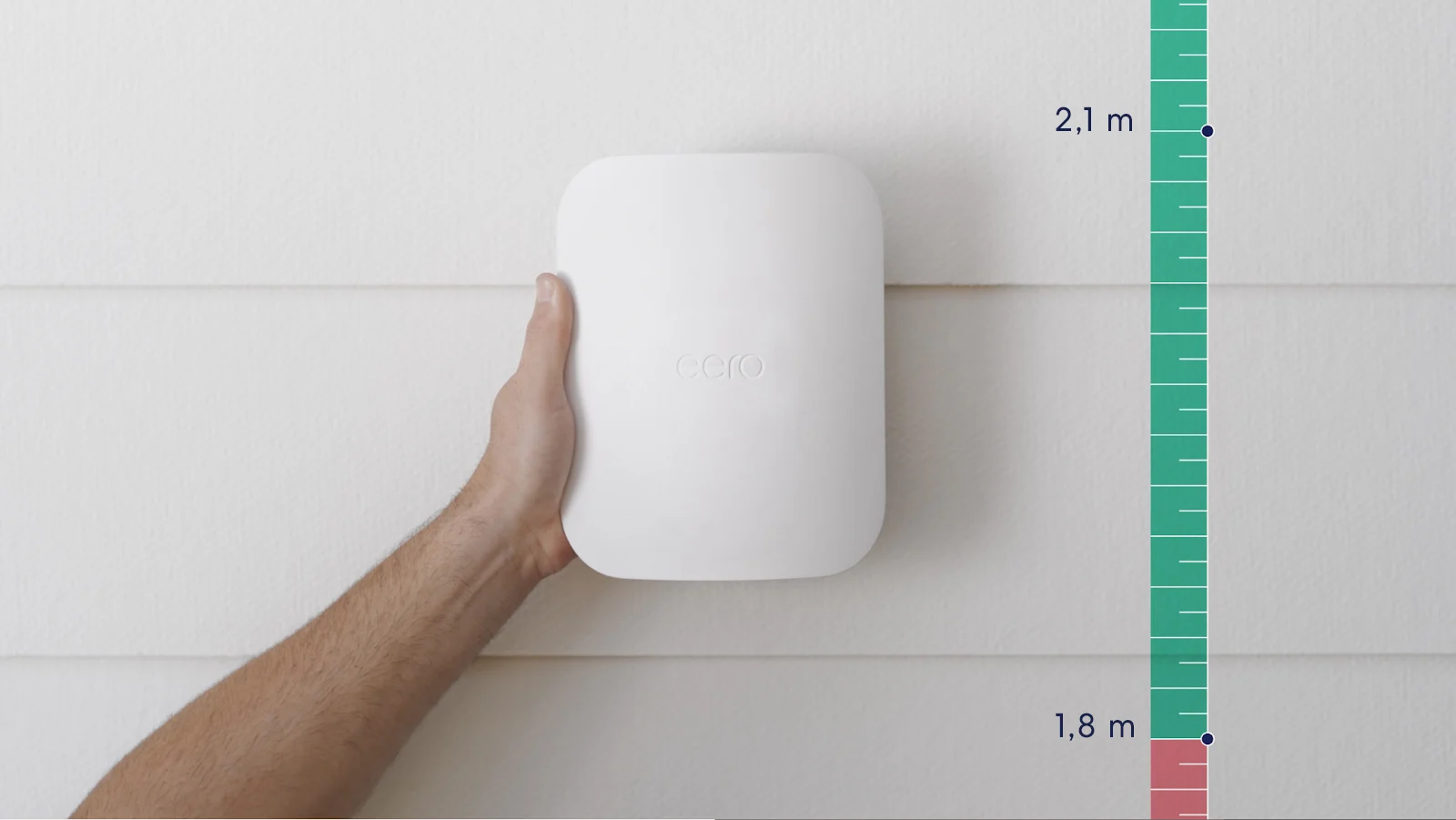

La altura de instalación óptima para el eero Outdoor 7 es de 1,8-4,6 m (6-15 pies) sobre el suelo. Esto garantiza un espacio libre adecuado para que la señal wifi alcance el mayor alcance.

Al montar este dispositivo en ubicaciones elevadas, asegúrese de tomar precauciones para garantizar que el dispositivo no se caiga y dañe a los transeúntes o dañe la propiedad.

Asegúrese de que haya al menos 30 cm (un pie) de espacio tanto por encima como por debajo del soporte de montaje para el eero Outdoor 7 en la ubicación deseada. Asegúrese de que el eero no esté cerca de obstrucciones, como árboles grandes, parrillas, antenas parabólicas, etc.

Importante: El dispositivo debe instalarse con los puertos hacia abajo para que funcione correctamente y para evitar la acumulación e ingreso de agua. Esto es necesario para una instalación adecuada; no hacerlo anulará la garantía de la unidad.

Montaje en revestimiento de vinilo

Inserte los clips para revestimiento de vinilo en una junta entre los paneles de revestimiento donde desee colocar el soporte de montaje.
Fije el soporte a los clips con los tornillos incluidos. La combinación de los clips y el soporte de montaje sujetará el material de revestimiento.
Apriete los tornillos de los clips para maximizar la fuerza de retención, manteniendo el soporte en su lugar. Asegúrese de que el logotipo de eero en el soporte de montaje esté en posición vertical.
Use los tornillos niveladores para llevar la parte posterior del soporte de montaje a la vertical. Apriete a mano al menos media vuelta más allá del punto donde el soporte esté aproximadamente nivelado.

Montaje en estuco, cemento de fibra o madera

Fijación del soporte

Antes de fijar el soporte de montaje a la ubicación elegida, asegúrese de verificar si hay cables o tuberías ocultos.

Asegúrese de evitar dañarlos al perforar agujeros para instalar el soporte de montaje.

Use el soporte de montaje para marcar dónde se colocarán los tornillos, y un nivel para alinear la unidad (los agujeros interiores están separados aproximadamente 8,3 cm). El logotipo de eero en el soporte de montaje debe estar en posición vertical.

Estuco:

Perfore agujeros piloto. Los agujeros piloto deben tener un tamaño de 6,35 mm para los anclajes y tornillos proporcionados
Inserte los anclajes para paneles de yeso
Use los tornillos para fijar el soporte de montaje a los anclajes

Madera o cemento de fibra:

Perfore agujeros piloto
Use los tornillos para fijar el soporte de montaje a la pared
Si el panel tiene una pendiente hacia abajo, puede aflojar ligeramente los tornillos de retención y usar los tornillos niveladores para ajustar el ángulo

Montaje en un poste

Aunque no se incluye una correa para fijar el soporte a un poste de metal o madera, puede fijar una correa al soporte de montaje para este propósito. Recomendamos un material resistente para la correa, como una abrazadera de manguera o una correa BAND-IT™. El soporte se ajustará perfectamente a postes de 5-20 cm (2-8 pulgadas) de diámetro.

Para montar el soporte en un poste:

Inserte la correa a través de la ranura en la parte posterior del soporte de montaje.
Asegúrese de que el logotipo de eero en el soporte de montaje esté en posición vertical y apriete la abrazadera alrededor del poste.
Fije el eero al soporte

Fijación del eero al soporte

Cuando monte el eero en el soporte correctamente, el dispositivo se deslizará en su lugar con un "clic" audible, formando un ajuste a presión. No se requieren herramientas ni procedimientos adicionales para montar el dispositivo, y debería ser fácilmente extraíble deslizando el dispositivo hacia arriba y fuera del soporte.

Sellado del cable Ethernet

El cable Ethernet conectado al eero Outdoor 7 debe sellarse para protegerlo del exceso de suciedad o humedad. El cable Ethernet debe tener una cubierta redonda y estar clasificado para uso en exteriores.

Si está utilizando el adaptador de alimentación PoE+ de 30W de eero, la tuerca de sellado vendrá envuelta alrededor del adaptador fuera de la caja. De lo contrario, siga las instrucciones a continuación:

Inserte el cable Ethernet a través de la tuerca de sellado
Abra el sello para envolverlo alrededor del cable, luego empuje el cable a través del cuerpo del conector
Una vez que su cable esté a través del cuerpo, empuje el sello dentro de las puntas del cuerpo
Conecte el cable Ethernet. Atornille el conector M22 en el eero Outdoor 7. Apriete a mano hasta que el cable esté sellado
Apriete a mano la tuerca de sellado en el cuerpo del conector M22

Factores adicionales a tener en cuenta:

Algunos cables Ethernet con molduras exteriores grandes no cabrán en el cuerpo M22.
No use un cable Ethernet plano, ya que el conector M22 no sellará correctamente alrededor del cable.

Alternativas para alimentar el eero Outdoor 7

El eero Outdoor 7 está diseñado como un dispositivo Power over Ethernet. Para funcionar correctamente, el Outdoor 7 requiere una conexión PoE+ (802.3at) o mejor. Si no desea comprar el adaptador de alimentación PoE+ resistente a la intemperie, puede alimentar el Outdoor 7 con el eero PoE Gateway o un inyector/conmutador compatible con PoE+. Asegúrese de que cualquier equipo utilizado sea capaz de al menos PoE+; el PoE estándar no proporcionará un presupuesto de energía lo suficientemente grande para alimentar correctamente el Outdoor 7. Para obtener más información sobre PoE, consulta: ¿Qué es PoE?

Conexión a tierra del eero Outdoor 7 (si es necesario)

Si lo desea, o si lo requiere el código eléctrico local, el eero Outdoor 7 tiene provisiones para la conexión a tierra para manejar eventos de sobretensión eléctrica inducidos por rayos. En entornos con sobretensiones eléctricas frecuentes, se recomienda la conexión a tierra del eero Outdoor 7. El cable de conexión a tierra no está incluido.

Tanto el eero Outdoor 7 como el adaptador de alimentación PoE+ para exteriores de 30W tienen un inserto M4 que permite que se conecte un cable de conexión #8 a la unidad y se dirija directamente a tierra.

Conecte un cable de conexión tanto al eero Outdoor 7 como al adaptador de alimentación PoE+.

Conecte un cable de conexión al eero Outdoor 7 y a cualquier otra fuente de tierra (placa de conexión, varilla de tierra, etc.).

Si no está seguro de cómo conectar correctamente la unidad a tierra o se siente incómodo con el cableado, asegúrese de consultar con un electricista antes de continuar.
