Comment configurer mon eero PoE 7 ?

L'installation de l'eero PoE 7 présente des exigences supplémentaires par rapport à la configuration d'un eero standard, mais sera familière pour toute personne ayant déjà installé l'eero PoE 6. Consultez les instructions ci-dessous pour des instructions détaillées sur la façon d'installer le support de montage et l'eero PoE 7 sur une surface appropriée.

Si vous souhaitez configurer l'eero PoE 7 en utilisant l'alimentation CA, vous devrez acheter un adaptateur séparément.

Que contient l'emballage ?

Votre emballage eero PoE 7 comprend :

• Un appareil eero PoE 7

• 1 support de montage

• 4 chevilles pour cloison sèche de 30,0 mm

• 4 vis Phillips #8-15x30mm

De quoi ai-je besoin pour configurer mon eero PoE 7 ?

Rassemblez ces éléments :

• Tournevis cruciforme

• Perceuse avec forets

• Connexion Internet et modem

• Câble Cat5e ou supérieur

• Smartphone ou tablette avec l'application eero

Remarque : Votre eero PoE 7 est alimenté via son câble Ethernet en utilisant les normes PoE (Power over Ethernet) 802.3at ou 802.3bt. Si vous n'avez pas d'équipement PoE, utilisez un adaptateur secteur USB-C 27 W eero (vendu séparément).

Que dois-je savoir sur la configuration de mon réseau ?

Votre eero PoE 7 fonctionne mieux lorsqu'il est connecté à une source d'alimentation PoE. Voici ce que vous devez savoir :

Exigences en matière d'alimentation : Chaque eero PoE 7 nécessite 25 W de puissance de votre équipement PoE. Assurez-vous que votre alimentation peut gérer tous les appareils que vous prévoyez de connecter.

Configuration du réseau : Vous aurez besoin d'un eero passerelle entre votre modem et votre commutateur PoE. L'eero passerelle gère votre connexion Internet et achemine le trafic vers vos autres eero. Si vous utilisez un eero PoE 7 comme passerelle, il nécessitera une source d'alimentation supplémentaire : PoE+ 25,5 W (802.3at) ou adaptateur secteur USB-C 27 W (vendu séparément).

Port de connexion : Connectez votre câble PoE au port Ethernet de gauche marqué « 10 » sur votre eero PoE 7. Ce port gère à la fois votre connexion Internet et l'alimentation électrique.

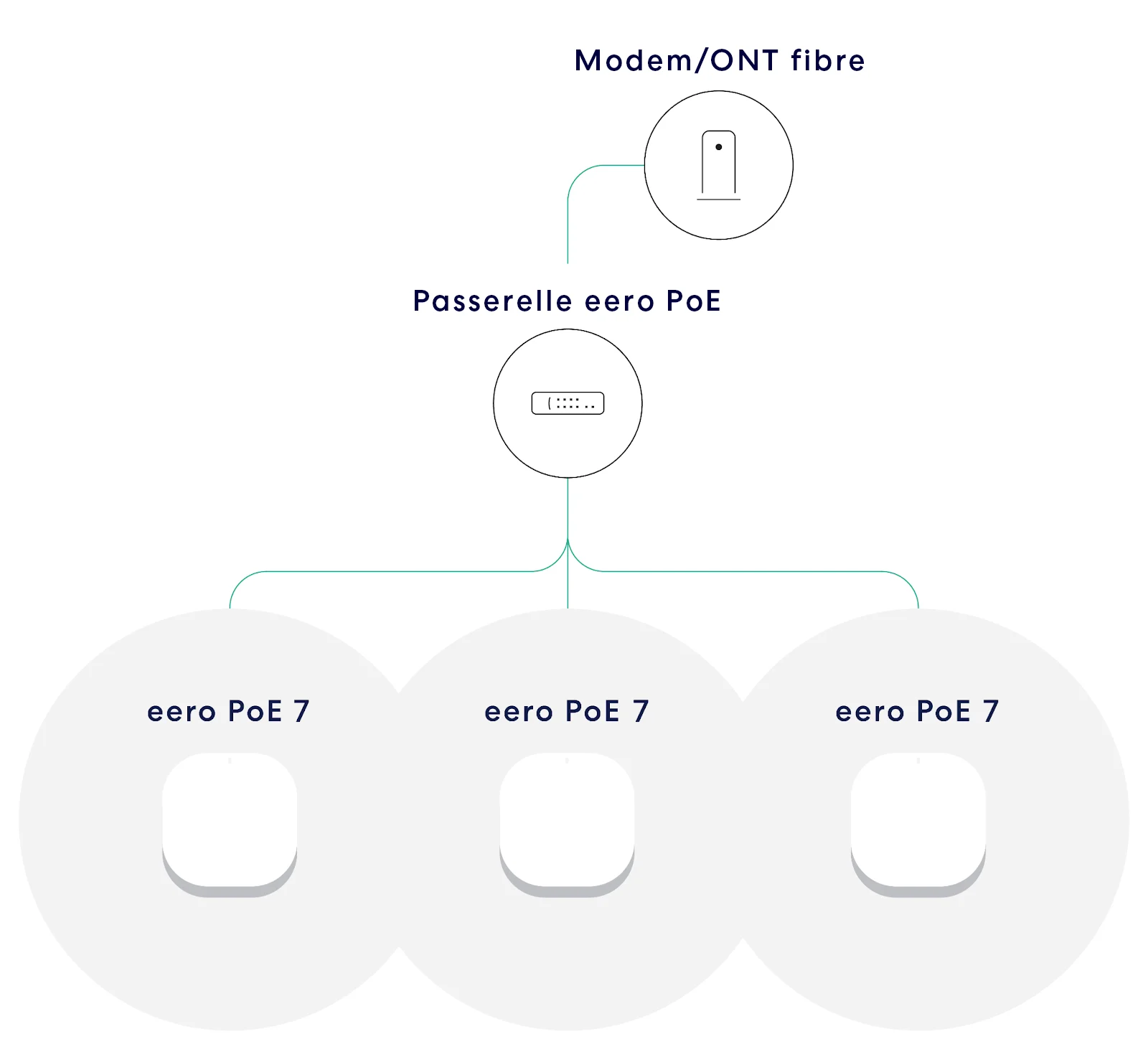

Installation professionnelle recommandée : La configuration des réseaux PoE peut être complexe. Nous recommandons de travailler avec un installateur professionnel pour vous assurer que tout est configuré correctement. Voir ci-dessous notre configuration de topologie recommandée :

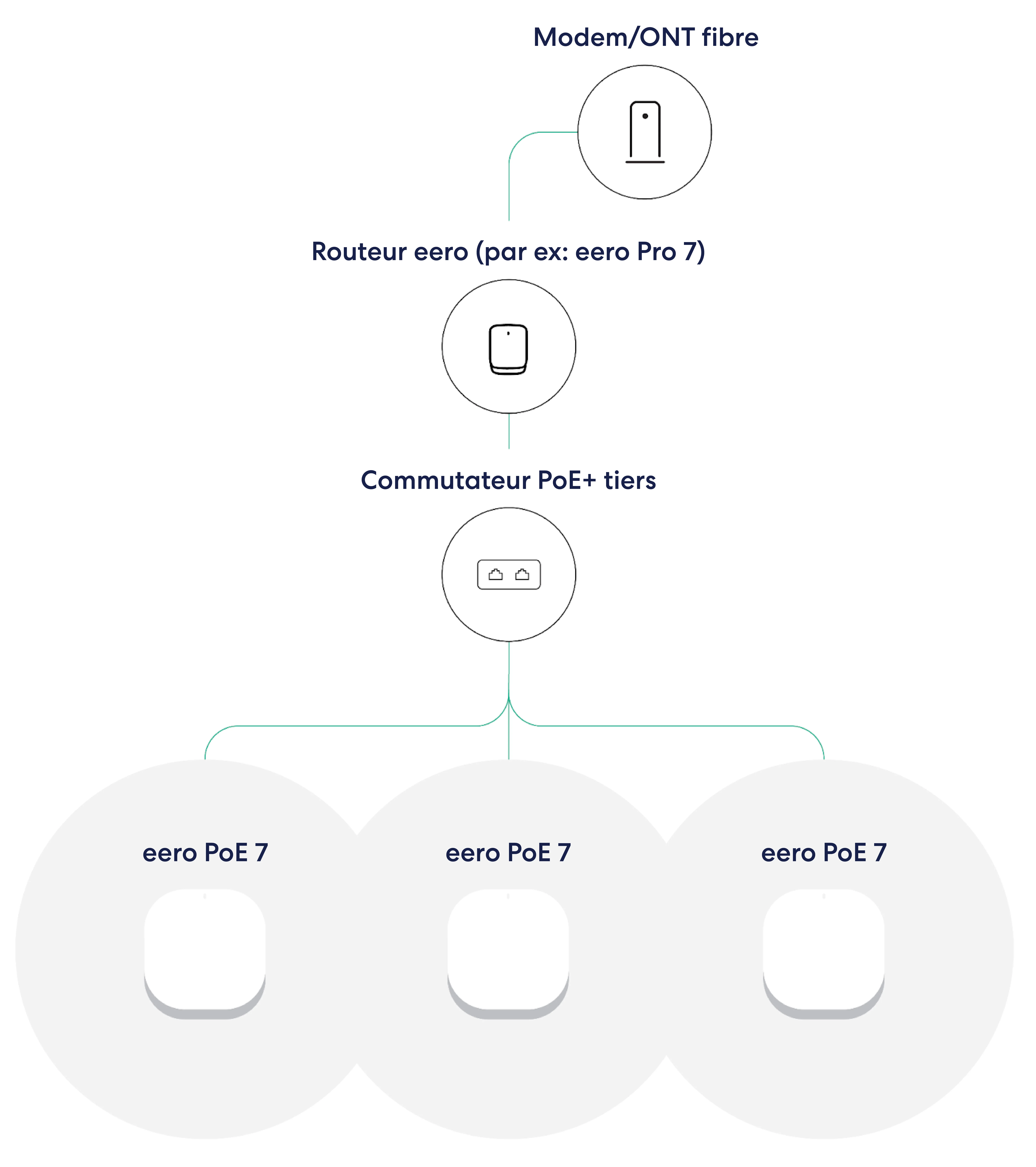

Si vous décidez d'utiliser un commutateur ou un injecteur PoE+ tiers, gardez à l'esprit lors de la configuration de votre réseau que l'eero passerelle doit être placé « en amont » du commutateur PoE+, entre le modem/ONT et le commutateur PoE+. Voir ci-dessous :

Remarque : Si votre réseau est déjà en mode pont, passez temporairement en mode Double NAT. Désactivez le mode pont, retirez votre ancien routeur et installez votre passerelle eero. Ensuite, vous pouvez remettre votre routeur en amont en mode pont.

Comment installer mon eero PoE 7 ?

Étape 1 : Préparer l'installation

Vous devrez identifier un emplacement approprié pour monter votre eero PoE 7, de préférence une surface plane et surélevée comme un mur ou un plafond. Si vous configurez votre eero sans fil (c'est-à-dire avec un adaptateur CA eero de 27 W), appuyez sur le (icône plus bleue) dans le coin supérieur droit de l'onglet Accueil, puis sur Ajouter un eero intérieur pour utiliser le test de placement eero et déterminer la pertinence d'un emplacement avant de percer des trous dans les surfaces.

1. Choisissez votre emplacement d'installation sur le mur ou le plafond

2. Percez des trous pilotes de 6 mm à l'endroit où vous souhaitez installer l'appareil

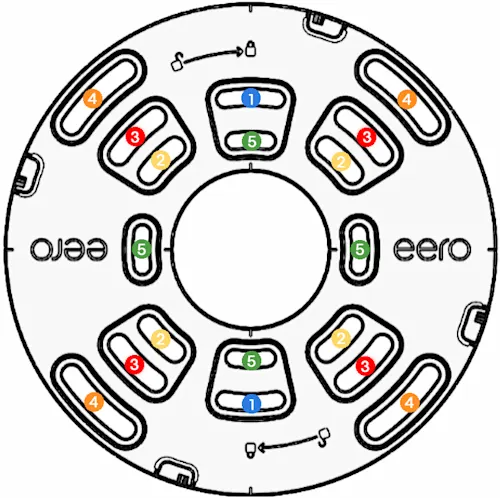

3. Insérez les chevilles en plastique pour cloison sèche dans les trous pilotes. Le code couleur correspond au tableau des tailles de vis affiché ci-dessous

Étape 2 : Sélectionner les bonnes vis

Utilisez ce guide pour choisir les vis appropriées pour votre installation :

Remarque : La taille de vis correspond au diamètre de la tige/corps principal (en millimètres)-pas de filetage.

Étape 3 : Monter le support

1. Positionnez le support de montage sur vos trous pilotes

2. Fixez le support en utilisant les vis appropriées pour votre emplacement

3. Fixez fermement le support avant de continuer

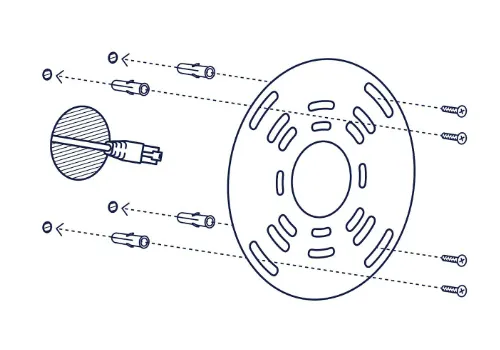

Remarque : Voir le schéma ci-dessous pour obtenir des conseils sur l'utilisation de chevilles pour cloison sèche pour monter le support sur une cloison sèche :

Étape 4 : Connecter l'alimentation

1. Localisez le port 10 GbE PoE+ marqué du symbole ⚡

2. Fixez le câble PoE au port 10 GbE sur l'eero OU connectez l'adaptateur CA si vous en avez un

3. Poussez le câble jusqu'à ce que vous entendiez un clic

Votre eero PoE 7 s'allume automatiquement une fois connecté. Votre PoE 7 utilise différentes lumières colorées pour vous montrer ce qui se passe. Voir Que signifient les couleurs du voyant LED sur mon eero ?

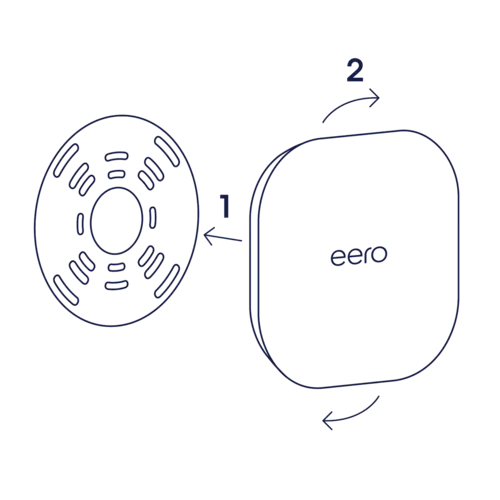

Étape 5 : Fixer l'appareil

1. Placez votre eero PoE 7 sur le support de montage

2. Tournez l'appareil dans le sens horaire jusqu'à ce que vous entendiez un clic

3. Continuez à tourner jusqu'à ce que vous entendiez un déclic—il est maintenant solidement en place

Comment finaliser la configuration dans l'application eero ?

Une fois votre appareil monté et allumé, finalisez la configuration dans l'application eero :

1. Ouvrez l'application eero sur votre smartphone ou tablette

2. Dans l'onglet Accueil, appuyez sur le (icône plus bleue) dans le coin supérieur droit

3. Appuyez sur Ajouter un eero intérieur

4. Suivez les instructions pour ajouter votre nouvel eero PoE 7. L'application vous guidera tout au long du reste du processus de configuration
